ESL-Aktualisierungsraten und Anzeigeleistung

Die grundlegende Einschränkung

Elektronische Regaletiketten unterliegen einer physischen Beschränkung, die durch kein noch so großes Marketing verdeckt werden kann:Elektrophoretische Partikel bewegen sich durch viskose Flüssigkeit, und viskose Flüssigkeit widersetzt sich der Bewegung. Kein Software-Update wird dies beheben.

Die Aktualisierungsrate einer ESL-normalerweise300 ms bis 2000 msfür eine Vollbildaktualisierung-ergibt sich direkt aus der Zeit, die geladene Titandioxid- und Rußpartikel benötigen, um unter einem angelegten elektrischen Feld durch Kohlenwasserstofflösungsmittel zu wandern. Die Partikel treffen auf Widerstandskräfte (Stokes ziehen, wenn Sie den Fachbegriff wollen, ist die Mathematik dahinter weniger wichtig als der praktische Effekt: Partikel werden in dicker Flüssigkeit langsamer. Sie interagieren elektrostatisch mit benachbarten Teilchen. Sie haften nach längerer Ruhezeit an den Kapselwänden.

Jede Millisekunde der Aktualisierungszeit spiegelt reale Ereignisse auf molekularer Ebene- wider, die gleichzeitig in Millionen von Mikrokapseln auftreten. Wer einen LCD- oder OLED-Hintergrund hat, sollte dieses mentale Modell komplett aufgeben. Dabei handelt es sich nicht um Displays, die Pixel mit Elektronen „abtasten“. Dabei handelt es sich um elektrochemische Systeme, die Materie physikalisch umlagern.

Antriebswellenformen: Wo Technik auf Elektrochemie trifft

DerAntriebswellenformHier konzentrieren sich die Optimierungsbemühungen am intensivsten. Es handelt sich um eine Spannungs-Zeitsequenz, die vier Ziele gleichzeitig erfüllen muss: das vorherige Bild löschen, träge Partikel aktivieren, eine Referenzgrauskala erstellen und das neue Bild schreiben-und das alles bei gleichzeitiger Minimierung des Stromverbrauchs, Geisterbildern und der Gesamtaktualisierungsdauer.

Löschenkommt zuerst. Das Display bringt alle Pixel in einen einheitlichen optischen Zustand, typischerweise weiß. Warum sich die Mühe machen? Weil EPD-Partikel ein pfadabhängiges Verhalten zeigen. Ein Pixel, das von Schwarz nach Grau übergeht, folgt einer anderen Flugbahn als eines, das von Weiß nach Grau übergeht. Dies wurde bei frühen Bereitstellungen deutlich, als sich Kunden über eine inkonsistente Graustufenwiedergabe beschwerten. Das Löschen zwingt alle Pixel zu einem gemeinsamen Startpunkt und beseitigt so die Abhängigkeit von den Anfangsbedingungen.

Aktivierungfolgt einer-hochfrequenten-Wechselspannung (±15 V bei 50-100 Hz), die Teilchen zwischen optischen Extremen hin- und herbewegt. Durch diesen Vorgang werden lockere, festsitzende Partikel abgeschüttelt. Stationär gebliebene Partikel entwickeln eine erhöhte Oberflächenhaftung an Kapselwänden und benachbarten Partikeln. Tests zeigen die optimale Aktivierungsdauer, indem sie den Wendepunkt der Helligkeits--gegen-Zeit-Kurve analysieren – den genauen Moment, in dem die Partikelmobilität die maximale Reaktionsfähigkeit erreicht. Wenn Sie kürzer werden, bleiben träge Partikel zurück. Wenn Sie länger fahren, wird Energie verschwendet.

Dann kommtReferenz-Graustufeneinrichtung. Das Display erzeugt einen einheitlichen weißen Referenzzustand, da die Genauigkeit der EPD-Graustufen entscheidend davon abhängt, von einer bekannten optischen Grundlinie auszugehen. Insbesondere das Einfügen eines kurzen Nullspannungsintervalls nach dieser Phase verbessert die nachfolgende Graustufenkonsistenz. Die Partikel benötigen einen Moment, um sich zu stabilisieren, bevor sie aufgefordert werden, präzise Zwischenpositionen zu erreichen.

Endlich,Bildschreiben. Pixelspezifische Spannungen und Dauern treiben Partikel an Zielpositionen. Eine Grauskala mit 16 --Stufen erfordert eine präzise Steuerung der vertikalen Partikelverteilung innerhalb jeder Mikrokapsel – Partikel an der oberen Oberfläche erzeugen Weiß, an der unteren Oberfläche erzeugen sie Schwarz und Zwischenpositionen erzeugen Grautöne.

Auf 300 ms zusteuern

Wie schnell können ESL-Systeme tatsächlich sein? Die aggressive Wellenformoptimierung hat sich gezeigtReduzierung um 180 msin der Aktivierungsphase Dauer undReduzierung um 120 msin der Referenz-Graustufenphase. Diese Gewinne resultieren aus mehreren Techniken, die über mehrere Bereitstellungszyklen hinweg verfeinert wurden.

Wendepunktanalyseermöglicht die Überwachung der optischen Reaktion in Echtzeit, anstatt feste Aktivierungszeiten zu verwenden.Reduzierung der PolaritätsumschaltungDies ist wichtig, da die Umkehrung der Spannungspolarität Stromspitzen erzeugt und Energie verschwendet. -Sequenzierungsvorgänge zur Minimierung dieser Übergänge summieren sich. Undstrategisches Einfügen von 0V-Intervallennutzt den Teilchenimpuls und ermöglicht so eine kontinuierliche Migration ohne Energieaufwand.

Das theoretische Minimum für EPD-Materialien der aktuellen -Generation scheint ungefähr bei ungefähr zu liegen200 msfür akzeptable Bildqualität. Einige Panels wurden unter kontrollierten Bedingungen auf 180 ms beschleunigt, es macht sich jedoch eine Qualitätsverschlechterung bemerkbar. Um diese Hürde zu überwinden, bedarf es einer Materialinnovation und nicht einer cleveren Wellenform.

Aktualisierungsmodi: Das Geschwindigkeits--Qualitäts--Ghosting-Trilemma

Jede ESL-Aktualisierung beinhaltet einen unausweichlichen Drei-{0}Weg-Kompromiss. Keine Technik kann sich ihr entziehen; Man kann nur entscheiden, welche Kompromisse man akzeptiert. Die Erfahrungen mit der Bereitstellung in Lebensmittel-, Elektronik- und Apotheken-Einzelhandelsumgebungen haben zu eindeutigen Schlussfolgerungen darüber geführt, wann die einzelnen Modi verwendet werden sollten.

Globale Aktualisierung (GC16-Modus)

Dies ist der vollständige Reset-750–2000 msaus schwarzem-weißem-schwarzem Blitzen, das jedes Teilchen durch vollständige Migrationszyklen zwingt. Es sieht dramatisch aus, Kunden fragen manchmal, ob die Etiketten nicht richtig funktionieren, aber es ist der einzige Modus, der akkumulierte Positionsfehler vollständig eliminiert.

Eine globale Aktualisierung ist nach längeren Teilaktualisierungssequenzen, bei der Anzeige von Bildern mit hoher Wiedergabetreue oder wenn Geisterbilder optisch störend geworden sind, erforderlich. Eine Lebensmittelkette wehrte sich zunächst gegen das „hässliche Flashen“ und versuchte, reine Teilupdates durchzuführen. Drei Wochen später waren ihre Werbeetiketten nahezu unleserlich. Sie führen jetzt jede Nacht während der Schließzeiten eine globale Aktualisierung durch.

Teilweise Aktualisierung

Bei der teilweisen Aktualisierung werden nur die Pixel aktualisiert, die sich zwischen den Frames unterscheiden, und die Aktualisierung erfolgt in250–500 ms. Die Zeitersparnis ist erheblich-Messungen zeigen70 % Leistungsreduzierungbei typischen Preisaktualisierungen-aber es gibt einen Kompromiss.

Unveränderte Pixel erhalten keine Ansteuerspannung. Ihre Partikel bilden nach und nach immer stabilere Konfigurationen. Stabil klingt gut, bis man erkennt, dass stabil auch unbeweglich bedeutet. Nach 5–10 Teilaktualisierungszyklen werden Geisterbilder sichtbar. Dieser Schwellenwert variiert je nach Hersteller; Einige Panels tolerieren 15 Zyklen, bei anderen treten nach 6 Zyklen Probleme auf. Der einzig zuverlässige Ansatz ist eine disziplinierte periodische globale Aktualisierungsverteilung.

Schnelle Aktualisierung (DU-Modus)

Direkter Update-Modusopfert die Graustufenfähigkeit vollständig. Jedes Pixel ist binär-schwarz oder weiß, nichts dazwischen. Dies ermöglicht120–250 msAktualisierungen mit einem einzigen Blitz, aber Textkanten sehen verfälscht aus und Bilder kommen nicht in Frage.

Für kostenpflichtige ESL-Anwendungen, die numerische Zeichen anzeigen, ist der DU-Modus häufig die optimale Lösung. Ein Side-{2}}by-Test in einem Unterhaltungselektronikgeschäft ergab, dass Kunden bei normalen Betrachtungsabständen die DU-gerenderten Preise nicht von den GC16-gerenderten Preisen unterscheiden konnten. Die Energieeinsparungen waren erheblich.

A2-Animationsmodus

Bei80-120 msDer A2-Modus erreicht video-fähige Bildwiederholraten. Es wurde für Produktdemos und interaktive Kioskanwendungen verwendet.

Aber die Kompromisse sind schwerwiegend. Geisterbilder häufen sich schnell. Der Kontrast nimmt ab. Feine Details verschwinden nach einigen Zyklen. Ein Kunde wollte animierte Werbeinhalte auf Regaletiketten-technisch mit A2 möglich machen, aber die Verschlechterung der Bildqualität nach 30 Sekunden machte es unpraktisch. Dieser Modus ist für Stifteingaben und kurze Demonstrationen vorgesehen, nicht für die ESL-Bereitstellung in der Produktion.

Den richtigen Modus wählen

Wie wählt man aus? Ehrlich gesagt entscheidet normalerweise die Art des Inhalts für Sie. Fotografische Bilder erfordern GC16; Preisziffern können DU verwenden. Die Aktualisierungshäufigkeit verschiebt das Gleichgewicht-Seltene Aktualisierungen begünstigen die Qualität, häufige Aktualisierungen begünstigen die Geschwindigkeit. Und unabhängig vom Primärmodus muss die globale Aktualisierung in definierten Intervallen erfolgen. Dem Problem der Ansammlung von Geisterbildern kann man sich nicht entziehen.

Leistungsparameter anzeigen

Kontrastverhältnis

EPD-Kontrastverhältnisse liegen typischerweise im Bereich von8:1 bis 15:1, mit Premium-Panels20:1. Der Vergleich mit LCD-Spezifikationen (1000:1+) ist irreführend.

Der EPD-Kontrast wird unter Umgebungsbeleuchtung -den tatsächlichen Bedingungen gemessen, unter denen Kunden Regaletiketten lesen. Der LCD-Kontrast lässt bei starkem Umgebungslicht nach; Der EPD-Kontrast verbessert sich. ESL-Lesbarkeitsmessungen in Ladenumgebungen mit einer Deckenbeleuchtung von 800+ Lux zeigen, dass in der Nähe befindliche LCD-Bildschirme völlig ausgewaschen sind.

Barcode-Scanner brauchen irgendwo in der NäheKontrast 6:1um zuverlässig zu lesen-wir haben dies mit mehreren Scannermodellen getestet. Jeder kommerzielle ESL, den wir gemessen haben, überschreitet diesen Balken problemlos, was bedeutet, dass Laserscanner Barcodes problemlos direkt vom elektronischen Display lesen können.

Auflösung und Pixeldichte

ESL-Pixeldichte (100-150 DPI) spiegelt eine bewusste technische Entscheidung wider, keine technologische Einschränkung. Eine höhere Auflösung erfordert mehr Pixel, von denen jedes eine individuelle Ansteuerung erfordert-was die Aktualisierungszeit, den Stromverbrauch und die Komponentenkosten erhöht.

Einige Clients haben 200+ DPI-Anzeigen angefordert. Auf die Frage nach dem Betrachtungsabstand lautete die Antwort stets über 50 cm. Bei dieser Entfernung sorgen 100 DPI für eine ausreichende Lesbarkeit des Textes. Eine übermäßige Angabe der Auflösung verschwendet Ressourcen ohne sichtbaren Nutzen.

Farbfähigkeit

Standard-Schwarz-und-ESLbleibt das Arbeitspferd: schnellste Aktualisierung (300 ms), geringster Stromverbrauch, höchste Zuverlässigkeit. Es bewältigt 90 % der Preisanzeigeanwendungen effektiv.

Vier-FarbsystemeDie Verwendung der E Ink Spectra 3100-Technologie ermöglicht die gleichzeitige Anzeige von Schwarz/Weiß/Rot/Gelb. Nützlich für markenspezifische Akzentfarben, aber die Aktualisierungszeiten verlängern sich.

Vollständige-FarbtafelnMithilfe der ACeP Gallery-Technologie können fotografische Bilder erstellt werden. Das Cyan-Magenta-Gelb-weiße Partikelsystem ist wirklich beeindruckend.-Bei den auf diesen Panels angezeigten Produktfotos wird oft davon ausgegangen, dass sie gedruckt sind. AberÜber 1500 ms Aktualisierungszeitenund deutlich höhere Kosten beschränken die Anwendung auf Premium-Anwendungsfälle, bei denen die visuelle Wirkung die Kosten rechtfertigt.

Wenn es um die Farbe geht, stellt sich immer die Frage, ob der zusätzliche Informationswert den Nachteil bei Bildwiederholzeit, Leistung und Stückkosten rechtfertigt. In neun von zehn Fällen reicht Monochrom aus.

Ghosting: Das persistente Artefakt

Geisterbilder sind kein zu beseitigender Mangel. Es handelt sich um ein wesentliches Merkmal der Elektrophorese-Technologie, das einer Verwaltung bedarf.Wer eine geisterfreie EPD-Leistung verspricht, stellt entweder die Technologie falsch dar oder verkauft Panels, die langsam genug aktualisiert werden, um das Problem zu verbergen.

Woher Ghosting kommt

Drei Mechanismen tragen dazu bei.Unvollständige Partikelmigration-Partikel erreichen aufgrund unzureichender Antriebsdauer oder Spannung nicht die vorgesehenen Positionen.Restladungsverteilung-ungleichmäßige Ladungsansammlung an den Kapselwänden, die sich auf die nachfolgende Teilchenbewegung auswirkt. UndPartikeladhäsionshysterese-Partikel, die stationär geblieben sind, entwickeln eine erhöhte Oberflächenhaftung.

Es wurde viel Zeit darauf verwendet, das Ghosting-Verhalten verschiedener Panel-Hersteller zu charakterisieren. Die Variationen sind erheblich; Bei einigen Panels treten nach 5 Teilaktualisierungen sichtbare Geisterbilder auf, während bei anderen 12–15 Teilaktualisierungen toleriert werden.

Umweltfaktoren machen es noch schlimmer

Temperaturist enorm wichtig. Bei niedrigen Temperaturen erhöht sich die Viskosität des Lösungsmittels, wodurch die Partikelbewegung behindert und die Geisterbildung verstärkt wird. Unterhalb von 10 Grad müssen die Aktualisierungszeiten verlängert werden oder es müssen sichtbare Artefakte in Kauf genommen werden. Unter 0 Grad werden Standard-Panels problematisch.-Völlig unleserliche Anzeigen wurden in Kühlschränken beobachtet, bei denen Panels verwendet wurden, die nicht für den Kaltbetrieb ausgelegt waren.

Batteriespannungwirkt sich auch auf Geisterbilder aus. Entladene Batterien liefern eine reduzierte Antriebsspannung, was zu einer unvollständigen Partikelmigration führt. Bei einem Apothekenkunden kam es zu mysteriösen Geisterbildern, bei denen es sich um defekte Batterien in einem Etikettenstapel handelte. ESL-Systeme sollten eine Erkennung bei niedrigem Batteriestand mit vorbeugenden Wartungswarnungen implementieren.

Verlauf aktualisierenverbindet alles. Ein Pixel, der immer wieder denselben Inhalt anzeigt, entwickelt zunehmend persistente Partikelkonfigurationen. Statische Inhalte verschwinden schneller als dynamische Inhalte.-kontraintuitiv, bis der Adhäsionsmechanismus verstanden wird.

Umgang mit Ghosting in der Praxis

Regelmäßige globale Aktualisierungbleibt die primäre Schadensbegrenzung. Die typische Empfehlung ist eine obligatorische vollständige -Bildschirmaktualisierung nach jeweils 5–10 Teilaktualisierungen, wobei das optimale Intervall je nach Panel und Betriebsbedingungen variiert.

Temperaturkompensierte NachschlagetabellenHilfe in wechselnden Umgebungen. In temperaturindizierten LUTs gespeicherte Fahrparameter verlängern automatisch die Wellenformdauer bei niedrigen Temperaturen. Messungen zeigenReduzierung von Geisterbildern um 40 %Verwendung einer gut abgestimmten Temperaturkompensation im Vergleich zu festen Parametern.

Historische Rahmenkompensationist anspruchsvoller- und passt die aktuellen Treiberwellenformen basierend auf dem Aktualisierungsverlauf auf Pixelebene an-, um die akkumulierte Positionsverzerrung zu kompensieren. Nicht alle ESL-Controller unterstützen dies, aber bei Panels, die seit Monaten im Einsatz sind, macht es einen messbaren Unterschied.

Inhaltsdesignist auch wichtig. Weiße Hintergründe mit schwarzem Text erzeugen weniger sichtbare Geisterbilder als umgekehrte Farbschemata. ESL-Vorlagen sollten unter Berücksichtigung der Ghosting-Eigenschaften entworfen werden. -Vermeiden Sie große, durchgehend schwarze Bereiche, die offensichtlich zu Ghosting führen, und bevorzugen Sie weiße Hintergründe.

Aktualisierungsleistung auf Systemebene-

Die individuelle ESL-Aktualisierungszeit ist nur eine Komponente der Systemaktualisierungslatenz. Bei Bereitstellungen mit Tausenden von Labels dominiert die Netzwerkarchitektur die gesamte Aktualisierungszeit. Einige Kunden sind besessen davon, Verbesserungen bei der Panelaktualisierung über 50 ms vorzunehmen, während sie Netzwerkengpässe ignorieren, die ihre Aktualisierungszyklen um 30 Sekunden verlängern.

Kommunikationsprotokolle

Proprietäre Sub-1-GHz-HF-Systemebieten maximale Abdeckungsfläche und Gebäudedurchdringung. Die Kommunikationsreichweite des Gateways{1}}zu-dem Etikett beträgt mehr als 25 Meter, was in großflächigen Einzelhandelsumgebungen von Bedeutung ist. Bandbreitenbeschränkungen schränken die Kapazität für gleichzeitige Aktualisierungen ein, aber bei typischen Einzelhandelsaktualisierungsmustern wird dies selten zum Engpass.

Bluetooth Low Energy mit PAwR(Periodic Advertising with Responses, hinzugefügt in BLE 5.4) ermöglicht eine standardisierte bidirektionale Kommunikation mit einer großen Geräteanzahl. Ein einzelner Access Point kann theoretisch adressieren32.640 Etiketten-128 Gruppen mal 255 Labels pro Gruppe. Das periodische Werbeintervall bestimmt die Systemlatenz; Kürzere Intervalle ermöglichen eine schnellere Reaktion bei höheren Stromkosten. BLE-Systeme wurden mit 1-Sekunden-Intervallen für zeitkritische Anwendungen und 10-Sekunden-Intervallen für routinemäßige Preisaktualisierungen eingesetzt.

Netzwerktopologiefolgt einem Sternmuster mit zentralisierten Gateways. Jedes Gateway deckt eine definierte Zone ab; Überlappende Abdeckung sorgt für Redundanz. Große Bereitstellungen im Einzelhandel erfordern eine sorgfältige RF-Kanalplanung.{{2}Eine Bereitstellung, bei der zwei Gateways auf benachbarten Kanälen Interferenzmuster erzeugten, verursachte einen Paketverlust von 15 %.

Realer-Weltdurchsatz

In Produktionssystemen3.000 Etikettenaktualisierungen in 5 Minutenüber ein einziges Gateway ist durchgängig erreichbar. End-bis-Endlatenz vom Serverbefehl bis zur Anzeige der Abschlussläufe3-10 SekundenAbhängig von der Netzwerklast und den Wiederholungsanforderungen.

Die entscheidende Erkenntnis aus der Bereitstellungserfahrung: Bei typischen Einzelhandelsaktualisierungsszenarien, bei denen sich Preisänderungen auf Tausende von Labels ausbreiten, schränkt die Netzwerkleistung auf Systemebene die gesamte Aktualisierungszeit und nicht die Aktualisierungsgeschwindigkeit einzelner Labels ein. Die Optimierung einzelner Aktualisierungsraten unter 500 ms führt zu geringeren Erträgen, wenn die Netzwerkausbreitung Sekunden dauert.

Stromverbrauch und Akkulaufzeit

Der EPD-Stromverbrauch tritt fast ausschließlich während Aktualisierungsereignissen auf. Der Standby-Strom ist vernachlässigbar-Es wurden Mikroampere gemessen. Dieses Profil ermöglichtmehrjährige Batterielebensdaueraus Knopfzellen, was nach wie vor eines der stärksten Argumente für EPD-basiertes ESL ist.

Was Strom verbraucht

Pixelanzahlhat eine lineare Beziehung-Größere Displays verbrauchen proportional mehr.GraustufentiefeDies ist wichtig, da der 16-stufige GC16 komplexere Wellenformen erfordert als der binäre DU-Modus.Auswahl des Aktualisierungsmodushat große Auswirkungen; Die globale Aktualisierung verbraucht das Zwei- bis Dreifache der Leistung einer teilweisen Aktualisierung. UndTemperaturwirkt sich auf die Leistungsaufnahme aus, da kalte Umgebungen längere Wellenformen erfordern.

Akkulaufzeit in der Praxis

FürCR2450-Lithium-KnopfzellenBei einer Kapazität von ca. 600 mAh ist die beobachtete Leistung wie folgt:

Diese Prognosen gehen von einem Betrieb bei Raumtemperatur aus. Bei Kühllagerungsanwendungen-Kühl- und Tiefkühlbereichen- kommt es bei niedrigen Temperaturen zu einer beschleunigten Batterieentladung, die sowohl auf eine erhöhte Auffrischungsleistung als auch auf eine verringerte Batteriekapazität zurückzuführen ist. Ein Etikett mit einer Haltbarkeitsdauer von 5 Jahren bei Raumtemperatur kann in einer Kühlbox 2 Jahre haltbar sein.

Jede Aktualisierung verbraucht eine begrenzte Batteriekapazität. Ein Kunde wünschte sich kontinuierlich laufende animierte Preisaktionen.-Die Batterien hielten drei Wochen. Systemarchitekten müssen vor der Hardwareauswahl Anforderungen an die Aktualisierungshäufigkeit definieren. Ein Label, das stündliche Updates erfordert, benötigt eine andere Batteriearchitektur als eines, das täglich aktualisiert wird.

Temperaturauswirkungen auf die Leistung

Die Temperatur beeinflusst die ESL-Leistung über mehrere Mechanismen und macht sie so zumdie wichtigste Umweltvariable. Dies wurde wiederholt bei Einsätzen in klimatisierten Einzelhandelsflächen, Kühlvitrinen, Tiefkühlabteilungen und Außenanwendungen nachgewiesen.

Lösungsmittelviskosität

Hier geht es um etwas Chemie, aber die Kurzfassung: EPD-Lösungsmittel werden im kalten Zustand dicker. Die Beziehung folgt ungefähr einemArrhenius-Kurve-Ohne zu tief in die Thermodynamik einzusteigen, kommt es darauf an, dass der Effekt exponentiell und nicht linear ist.

Bei25 Grad(Referenzbedingung) weisen Partikel eine nominelle Mobilität auf. Bei0 Grad, die Viskosität verdoppelt sich ungefähr und die Teilchengeschwindigkeit halbiert sich. Bei-20 GradDie Viskosität erhöht sich etwa um das Vierfache, was eine proportional längere Wellenformdauer erfordert. Die Mathematik lässt dies recht gut vorhersagen, auch wenn die realen -Ergebnisse manchmal je nach der spezifischen Lösungsmittelformulierung, die jeder Hersteller verwendet, variieren.

Die Prüfung der „breiten Temperatur“-Angaben eines Herstellers durch den Betrieb seiner Panels bei -15 Grad ergab, dass sich die Aktualisierungszeiten von 400 ms auf 1100 ms verlängerten. Die Panels funktionierten, aber die Spezifikationen hatten eine viel bessere Kälteleistung impliziert.

Klassifizierung des Betriebsbereichs

StandardplattenDecken Sie 0 Grad bis 40 Grad mit der Grundleistung ab.Panels mit erweiterter ReichweiteBehandelt -10 Grad bis 50 Grad mit moderater Wellenformkompensation.Breite Temperaturfelder-notwendig für Gefrierschränke-betrieben von -25 Grad bis 60 Grad mit speziellen Laminatmaterialien auf der Vorderseite, integrierter Temperaturmessung und adaptiver Wellenformauswahl. WAHRGefrierschrank-PlattenEs gibt Modelle, die für -30 bis 10 Grad optimiert sind, aber zu Premiumpreisen erhältlich sind.

Temperaturkompensation

Wide-{0}Temperatur-ESL umfasst On--Chip-Temperatursensoren, mehrere im Speicher gespeicherte Wellenformparametersätze und eine automatische Parameterauswahl basierend auf der gemessenen Temperatur. Längere Wellenformdauern für Kaltbetrieb und geringere Spannungsschwankungen für Hochtemperaturbetrieb.

Die Leistungseinbußen bei einem Betrieb mit breiten-Temperaturen sind nicht-trivial. Messungen zeigen Aktualisierungszeiten bei extremen Temperaturenverdoppeln bis verdreifachenRaumtemperatur-Leistung. Kunden, die in gekühlten Umgebungen bereitstellen, müssen dies bei ihren Aktualisierungsberechnungen berücksichtigen.

Wo die ESL-Anforderungen voneinander abweichen NEUER ABSCHNITT

Die generische „Retail ESL“-Spezifikation deckt etwa 60 % der realen {1}Weltbereitstellungen ab. Bei den restlichen 40 % handelt es sich um spezielle Anforderungen, die sich erst bei der Untersuchung spezifischer vertikaler Märkte ergeben. Was in einem Elektrofachmarkt funktioniert, scheitert in einem Tiefkühllager auf spektakuläre Weise. In den folgenden Abschnitten werden Bereitstellungserfahrungen in verschiedenen Branchen dokumentiert, bei denen Standard-ESL-Annahmen versagen.

Frische Lebensmittel und Lebensmittel: Dynamische Preisgestaltung trifft auf verderbliche Bestände

Der Einzelhandel mit frischen Lebensmitteln stellt aus einem einfachen Grund die anspruchsvollste ESL-Anwendung dar: Der Produktwert nimmt während der Präsentation kontinuierlich ab. Ein Steak, das am Montagmorgen 15 $/Pfund kostet, könnte am Mittwochabend 7 $/Pfund wert sein, wenn es nicht verkauft wurde. Herkömmliche Papieretiketten können diese Wertkurve nicht erfassen. ESL kann-aber die Implementierungsanforderungen unterscheiden sich erheblich von den Standardpreisen für Lebensmittel.

Dynamische Abschlagspreiseerfordert Aktualisierungsfrequenzen, die Standard-ESL-Batterien innerhalb von Monaten entladen würden. Eine Abteilung für frische Lebensmittel, die täglich vier Preisaktualisierungen durchführt-morgens Lagerbestand, Mittagsanpassung, abendlicher Preisnachlass, Nachtrücksetzung-verbraucht viermal so viel Batterie wie ein Supermarkt-das Etikett wird einmal wöchentlich aktualisiert. Die Auswahl der Batteriechemie verlagert sich von Standard-CR2450-Knopfzellen hin zu Lithium-Thionylchlorid-Zellen mit höherer-Kapazität oder wiederaufladbaren Optionen mit induktiven Ladestationen, die in Regalhalterungen integriert sind.

Anzeige des Ablaufdatumsfügt Anforderungen an die Informationsdichte hinzu. Ein einfaches Preisschild benötigt vielleicht 50 Zeichen. Ein Etikett für frische Lebensmittel mit Preis, Stückpreis, Verpackungsdatum, Mindesthaltbarkeitsdatum- und Verbrauchsdatum- benötigt 150+ Zeichen in lesbaren Schriftgrößen. Die Anzeigefläche nimmt entsprechend zu – 2,9-Zoll- und 4,2-Zoll-Etiketten werden zum Standard, während 2,13 Zoll für den mittleren Laden ausreichen.

Die Abteilung für frische Meeresfrüchte einer Lebensmittelkette setzte ein dreifarbiges 4,2-Zoll-ESL mit integriertem NFC für die Smartphone-Interaktion der Kunden ein. Die rote Akzentfarbe hebt Artikel hervor, die sich dem Mindesthaltbarkeitsdatum nähern, mit automatischem progressiven Preisnachlass: 15 % Rabatt bei 48 Stunden verbleibend, 30 % bei 24 Stunden, 50 % bei 12 Stunden. Die Backend-Integration erforderte Echtzeit-Bestandsverwaltungssystem-Konnektivität-die ESL-Infrastruktur wurde im Wesentlichen Teil des Systems zur Bestandsschwundreduzierung und nicht nur eines Preisgestaltungstools. Schwundreduzierung von 23 % in der Pilotabteilung, die für die gesamte Bereitstellung in sieben Monaten bezahlt wurde.

Cold-Case-UmgebungenFühren Sie die zuvor besprochenen Temperaturkomplikationen ein. Milchkühler, die bei 4 Grad laufen, führen zu einer spürbaren Verlangsamung der Bildwiederholfrequenz. Fleischfälle bei 2 Grad sind schlimmer. Gefrorene Lebensmittelkisten bei -18 Grad erfordern spezielle Breittemperaturplatten, die 40–60 % mehr kosten als Standardeinheiten. Ein Tiefkühlkosthändler setzte zunächst Standardpanels in seiner Eiscremeabteilung ein; Die Etiketten wurden innerhalb einer Woche unleserlich, da sich durch unzureichende Auffrischung bei Betriebstemperatur Geisterbilder ansammelten.

Der Temperaturgradient innerhalb der Kühlvitrinen sorgt für zusätzliche Komplexität. Luftschleiersysteme erzeugen Temperaturschwankungen von 8-12 Grad zwischen der Vorderkante (wärmer, in der Nähe der Umgebungsluftmischung) und der Rückseite (kälter, in der Nähe des Verdampfers). Etiketten auf der Vorderseite eines Milchbehälters funktionieren möglicherweise bei 8 Grad, während Etiketten auf der Rückseite bei 2 Grad arbeiten -so unterschiedlich, dass ein anderes Wellenform-Timing erforderlich ist. Anspruchsvolle Bereitstellungen implementieren die Temperaturmessung pro Etikett mit individuellen Aktualisierungsparametern.

Verfolgung verderblicher BeständeIntegration stellt die nächste Evolutionsstufe dar. Wenn ESL-Systeme bidirektional mit der Bestandsverwaltung verbunden sind, wird das Etikett sowohl zum Sensor als auch zum Display. Die Erkennung von Lagerbeständen-, die erkennt, wann eine Regalposition aufgrund mangelnder Verkaufsaktivität leer ist,-ermöglicht automatische Nachschubbenachrichtigungen. Eine Lebensmittelabteilung reduzierte Vorfälle von Lagerbeständen um 34 %, indem sie die integrierte Bestandsüberwachung von ESL- nutzte, die in Spitzenzeiten Positionen ohne Verkaufsaktivität für mehr als 4 Stunden markierte.

Lager- und Industrielogistik: Größe verändert alles

ESL-Bereitstellungen in Industrielagern unterliegen Einschränkungen, mit denen Systemarchitekten im Einzelhandel selten konfrontiert werden. Ein Lebensmittelgeschäft könnte 15.000 Artikel auf einer Fläche von 40.000 Quadratmetern haben. Ein Vertriebszentrum, das diese Lebensmittelkette beliefert, verfügt über 50 000+ Artikel auf einer Fläche von 500.000 Quadratfuß und einer Deckenhöhe von 40 Fuß. Die RF-Ausbreitungsmodelle, die in einer Einzelhandelsumgebung mit einer Deckenhöhe von 12 Fuß funktionieren, versagen in einem Lagerhaus mit Stahlregalen, die bis zu 35 Fuß hoch sind, vollständig.

Identifizierung des Lagerplatzeserfordert andere Anzeigeprioritäten als Einzelhandelspreisschilder. Die dominierenden Informationen sind nicht der Preis-sondern der Standortcode, die SKU und die Menge. Lager-ESL-Vorlagen zeigen Standortkennzeichnungen in der Regel in 48-Punkt- oder größeren Schriftarten an, die aus 3+ Metern lesbar sind, sodass Gabelstaplerfahrer und Kommissionierer Standorte identifizieren können, ohne sich dem Behälter zu nähern. Die Anforderungen an das Kontrastverhältnis sind strenger, da die Betrachtung unter wechselnder industrieller Beleuchtung stattfindet. -Einige Gänge unter direkter Hochregalbeleuchtung mit 1500+ Lux, andere im Schatten mit 200 Lux.

Wählen Sie-die-leichte Integration auserweitert ESL über die passive Anzeige hinaus in die aktive Workflow-Anleitung. LED-Anzeigen, die in E-Paper-Displays integriert sind, blinken und leiten die Mitarbeiter an, Standorte auszuwählen. Die EPD zeigt, was Sie auswählen sollten; Die LED zeigt an, wo Sie auswählen müssen. Kombinierte Systeme reduzieren die Pickfehlerraten von typischen 0,5-1 % auf 0,1 % oder besser. Das Strombudget verschiebt sich-Die LED-Anzeige während der Kommissionierungsvorgänge verbraucht mehr Strom als der E-{10}}Paper-Aktualisierungszyklus. Die Batteriearchitekturen passen sich entsprechend an und werden an Orten mit hoher Aktivität häufig auf AA-Lithiumzellen oder kabelgebundene Stromversorgung umgestellt.

Hoch-Rack-UmgebungenBelastung von HF-Kommunikationssystemen. Metallregale erzeugen Mehrwegestörungen. Hohe Gänge erzeugen Schattenzonen. Ein einzelnes Gateway, das im Einzelhandel 25 Meter abdeckt, deckt in einer dichten Lagerumgebung möglicherweise nur 8-10 Meter ab. Die Gateway-Dichte erhöht sich im Vergleich zu Einzelhandelsbereitstellungen bei gleichwertiger Abdeckung um das Drei- bis Vierfache. In einigen Lagerhäusern werden hybride Netzwerke mit Sub-1-GHz-Frequenz zur Durchdringung dicht besiedelter Regalbereiche, WLAN für offene Bereitstellungsbereiche und Middleware zur Vereinheitlichung der Kommunikationsschicht ausgeführt.

Auf Gabelstaplern-montierte mobile Displaysstellen eine neue Lager-ESL-Variante dar. Anstelle fester Regaletiketten werden Displays an Gabelstaplermasten montiert und erhalten Kommissionierungsanweisungen in Echtzeit, während sich die Bediener durch das Lager bewegen. Diese Geräte aktualisieren kontinuierlich -Standort, Menge, nächstes Ziel-und erfordern völlig andere Energiearchitekturen als statische Regaletiketten. Die festverdrahtete Stromversorgung über das elektrische System des Gabelstaplers ist Standard; Der Batteriebetrieb ist für kontinuierliche-Update-Anwendungen nicht geeignet.

Automatisierung der Bestandszählungnutzt bidirektionale ESL-Kommunikation. Die RFID-Integration ermöglicht die automatische Zykluszählung-mit RFID-Tags versehene Produkte, die in der Nähe von ESL-Einheiten mit RFID-Lesegeräten vorbeikommen, und die Aktualisierung der Bestandszählungen ohne manuelles Scannen. Der Einsatz eines Distributionszentrums reduzierte den Arbeitsaufwand für die physische Inventur um 60 %, indem ESL-integrierte RFID-Zykluszählungen nutzten, die eine fortlaufende Inventurgenauigkeit von über 99 % aufrechterhielten.

Bewertungen für raue UmgebungenMaterie im industriellen Kontext. Die Schutzart IP54 gegen Staub und Spritzwasser ist die Grundvoraussetzung für ESL im Lager. IP65 wird in Umgebungen mit Washdown-Reinigungsverfahren erforderlich. In Betrieben, in denen mit Lösungsmitteln oder Reinigungsmitteln gearbeitet wird, kommt es auf die chemische Beständigkeit an. Ein Lager für Autoteile benötigte Etiketten, die gegen den Kontakt mit Bremsflüssigkeit und Getriebeflüssigkeit beständig sind. -Standard-ESL-Gehäuse verschlechterten sich innerhalb weniger Monate. Spezialgehäuse mit chemikalienbeständigen Polycarbonatgehäusen erhöhten die Stückkosten um 35 %, erwiesen sich jedoch als entscheidend für die Langlebigkeit des Einsatzes.

Gesundheitswesen und Pharmazie: Genauigkeit ist nicht-verhandelbar

Der Einsatz von ESL in Apotheken unterliegt regulatorischen Anforderungen, die im herkömmlichen Einzelhandel nicht vorhanden sind. Ein Preisfehler in einem Lebensmittelgeschäft bedeutet Kundenbeschwerden und potenzielle rechtliche Risiken aufgrund der Preisgenauigkeitsgesetze. Ein Fehler bei der Medikamentenkennzeichnung in einer Apotheke kann für den Patienten Schaden oder Tod bedeuten. Das Risikoprofil verändert die Prioritäten des Systemdesigns grundlegend.

Anzeige zur Identifizierung von Arzneimittelnerfordert eine Informationsdichte, die über die typische Einzelhandels-ESL hinausgeht. Auf dem Regaletikett einer Apotheke müssen Folgendes angegeben sein: Arzneimittelname (Marke und Generikum), Stärke, Dosierungsform, NDC-Nummer, Preis, Stückpreis, Hersteller und oft auch Lageranforderungen. Um dies auf einem 2,13-Zoll-Etikett zu platzieren, ist eine sorgfältige Typografie-oder häufiger der Einsatz von 2,9-Zoll- oder größeren Displays erforderlich. Einige Apotheken verwenden 4,2-Zoll-Etiketten mit QR-Codes, die auf vollständige Verschreibungsinformationen verweisen.

Überprüfung der Barcode-Genauigkeitwird kritisch. Das Apothekenpersonal scannt Medikamente mehrmals während der Abgabeabläufe-Empfang, Regalstellung, Entnahme, Überprüfung, Abgabe. Der ESL-angezeigte Barcode muss bei jedem Schritt korrekt gescannt werden. Dadurch werden die Anforderungen an das Kontrastverhältnis über die Mindestanforderungen im Einzelhandel hinaus verschärft. Tests an Apotheken-Scangeräten haben ergeben, dass ältere Apotheker-Verifizierungsscanner -einige noch mit CCD-Technologie anstelle moderner Laser- oder Bildscanner-einen Kontrast von 10:1 oder besser benötigen, um zuverlässige Messwerte zu erhalten. Bei der Panelauswahl müssen die Worst-{11}Case-Scangeräte in der installierten Basis berücksichtigt werden.

Kontrollierte Substanzbereichephysische Sicherheitsanforderungen einführen. Medikamente gemäß Anhang II-V erfordern eine sichere Lagerung mit Zugriffsprotokollierung. ESL in Schränken für kontrollierte Substanzen muss in Schrankzugangskontrollsysteme integriert werden-, die Indikatoren für eingeschränkten Zugang anzeigen, protokollieren, welche Etiketten bei jeder Schranköffnung sichtbar waren, und möglicherweise die Anzeige bei unbefugten Zugangsversuchen deaktivieren. Eine Krankenhausapotheke hat ESL in ihr System zur Verwaltung kontrollierter Substanzen integriert, um Bestandszählungen in Echtzeit anzuzeigen, die automatisch aktualisiert werden, wenn Medikamente abgegeben werden, wodurch ein manueller Zählabgleich entfällt.

Gekühlte Lagerung von Medikamentenkombiniert die Genauigkeitsanforderungen der Apotheke mit den Herausforderungen der Kühlkettentemperatur. Impfstoffe, Insulin und bestimmte Biologika müssen bei Temperaturen zwischen 2 {4}}8 Grad gelagert werden. ESL-Panels mit breitem-Temperaturbereich sind obligatorisch. Einige Kühllageranwendungen in Apotheken erfordern eine Temperaturprotokollierung mit integrierten ESL--Sensoren, die neben Medikamenteninformationen auch die aktuelle Temperatur anzeigen und so eine visuelle Überprüfung ermöglichen, dass die Lagerbedingungen innerhalb der Spezifikation bleiben, ohne dass das Personal separate Überwachungsgeräte überprüfen muss.

Betrieb von Krankenhausapothekenerhöhen Sie die Komplexität über die Einzelhandelsapotheke hinaus. Für Medikamentenwagen, automatische Ausgabeschränke und Satellitenapothekenstandorte gelten jeweils unterschiedliche ESL-Anforderungen. Das auf einem Wagen-montierte ESL erfordert eine robuste Konstruktion, die wiederholtem Transport standhält. Die Anzeigen müssen auch unter der für Krankenhausflure typischen Neonbeleuchtung lesbar bleiben. Für die Integration automatisierter Ausgabeschränke sind Kommunikationsprotokolle erforderlich, die mit der Schrankverwaltungssoftware kompatibel sind, {{4}häufig handelt es sich um proprietäre Systeme mit eingeschränkten Integrationsmöglichkeiten von Drittanbietern-.

Dokumentation zur Einhaltung gesetzlicher Vorschriftenerfordert Audit-Trails, die Einzelhandels-ESL-Systeme selten bieten. Die Akkreditierung von Krankenhausapotheken durch die Gemeinsame Kommission erfordert die Dokumentation der Genauigkeit der Medikamentenkennzeichnung. ESL-Verwaltungssysteme müssen jede Etikettenaktualisierung mit Zeitstempel, Benutzerautorisierung und Inhaltsänderungsdetails protokollieren. Die Joint Commission-Umfrage eines Krankenhaussystems untersuchte insbesondere deren ESL-Prüfpfadfähigkeiten. Der Gutachter forderte eine Dokumentation der Verfahren zur Überprüfung der Etikettengenauigkeit für die letzten 12 Monate.

Elektronik und hochwertiger-Einzelhandel: Wettbewerbsfähige Preise in Echtzeit

Der Einzelhandel mit Unterhaltungselektronik ist in einem preistransparenten Markt tätig,{0}in dem Kunden routinemäßig die Preise der Konkurrenz auf Smartphones überprüfen, während sie im Geschäft stehen. Das ESL-Wertversprechen verlagert sich von Arbeitseinsparungen hin zu wettbewerbsfähiger Reaktionsfähigkeit-der Fähigkeit, die Preise der Konkurrenz in Echtzeit zu erreichen oder zu übertreffen-anstatt auf Aktualisierungen der Preisdateien über Nacht zu warten.

Integration der Wettbewerbspreisüberwachungverbindet ESL-Systeme mit Preisintelligenzdiensten, die kontinuierlich Websites von Mitbewerbern durchsuchen. Wenn ein großer Konkurrent seinen Preis für ein Flaggschiff-Smartphone senkt, erkennt der Preisinformationsdienst die Änderung innerhalb von Minuten, die Preis-Engine wertet die Margenregeln aus und aktualisierte Preise werden innerhalb des Netzwerklatenzfensters von 3-10 Sekunden an die Regaletiketten weitergegeben. Ein Elektronikhändler reduzierte preisbedingte Streiks um 18 %, nachdem er über seine ESL-Infrastruktur einen wettbewerbsfähigen Preisabgleich in Echtzeit implementiert hatte.

Umfangreiche Produktinformationsanzeigepasst zu den höherpreisigen Einkäufen, die im Elektronikeinzelhandel üblich sind. Ein Kunde, der einen 1.500-Dollar-Laptop kauft, möchte Spezifikationen-Prozessor, Arbeitsspeicher, Massenspeicher, Bildschirmauflösung und Akkulaufzeit. Größere ESL-Formate (7,5 Zoll und höher) ermöglichen die Anzeige von Spezifikationen, für die zuvor gedruckte Spezifikationskarten erforderlich waren. Einige Elektronikhändler verwenden Kombinationsgeräte mit E-{7}Papier für Preise und Spezifikationen neben kleinen LCD-Bildschirmen für Werbevideoinhalte-und nutzen so die Stärken der einzelnen Technologien.

Display für Zubehörzubehörnutzt ESL, um den Verkauf von Anhängen anzukurbeln. Eine Anzeige mit der Information „Funktioniert mit:“ verknüpft Primärprodukte mit kompatiblem Zubehör-Hüllen für Telefone, Kabel für Laptops, Spiele für Konsolen. Durch die dynamische Preisgestaltung für Anhänge können Paketrabatte angeboten werden, die auf der Zubehör-ESL angezeigt werden, wenn die ESL des Hauptprodukts Lagerbestände angibt, die verschoben werden müssen.

Diebstahlschutz-Integrationwird für hochwertige-Waren relevant. ESL-Systeme können in die elektronische Artikelüberwachung (EAS) und die RFID-basierte Bestandsverfolgung integriert werden. Wenn ein EAS-Tag ohne ordnungsgemäße Deaktivierung entfernt wird, kann die zugehörige ESL eine Warnung anzeigen oder ihr Erscheinungsbild ändern. Anspruchsvollere Implementierungen aktualisieren die Bestandszahlen in Echtzeit, wenn Produkte aus den Sicherheitsvorrichtungen entfernt werden, und ermöglichen so eine sofortige Erkennung von Lagerbeständen.

Preisgestaltung für den Produktlebenszyklusfür Elektronik folgt vorhersehbaren Mustern-Premium-Einführungspreise, wettbewerbsfähige -Mid-Life-Preise, Ausverkaufs-End---Preise. ESL ermöglicht automatisierte Lifecycle-Preisgestaltungsregeln, die die Margen basierend auf Produktalter, Lagerbeständen und Zeitplänen für die Einführung von Nachfolgeprodukten anpassen. Wenn ein neues iPhone auf den Markt kommt, wird die ESL der vorherigen Generation automatisch mit Ausverkaufspreisen gemäß vor-definierten Margenregeln aktualisiert, ohne dass ein manueller Eingriff erforderlich ist.

Verwaltung der Demo-EinheitIm Elektronikeinzelhandel werden ESL-Varianten zur Produktpräsentation eingesetzt. Diese Einheiten lassen sich häufig in Sicherheitskabel, Energieverwaltungssysteme und interaktive Kioske integrieren. Das Display zeigt möglicherweise im Leerlauf die Preise an und wechselt zu den Funktionshighlights, wenn Kunden mit dem Demoprodukt interagieren. Einige Implementierungen verwenden Näherungssensoren, um die Anwesenheit von Kunden zu erkennen und angezeigte Inhalte entsprechend zu aktualisieren.

Industrieteile und MRO: Long-Herausforderungen bei der Bestandsaufnahme

Händler für Wartung, Reparatur und Betrieb (MRO) und Zulieferer von Industrieteilen verwalten Bestandsprofile, die sich grundlegend vom Verbrauchereinzelhandel unterscheiden. Ein typischer MRO-Händler führt 100 000+ SKUs mit Long--Tail-Verteilung-20 % der SKUs generieren 80 % des Umsatzes, während 80 % der SKUs nur minimale Bewegungen aufweisen. Herkömmliche Etikettierungsansätze scheitern wirtschaftlich, wenn die Kosten für die Etikettenwartung die Produktmarge für sich langsam drehende Artikel übersteigen.

Wirtschaftlichkeit bei hoher-SKU-AnzahlESL-ROI-Berechnungen verschieben. Im Lebensmitteleinzelhandel ergibt sich die ESL-Amortisation hauptsächlich aus Arbeitseinsparungen bei Preisänderungen. Im MRO-Vertrieb resultiert die Amortisierung aus der Verbesserung der Bestandsgenauigkeit und der geringeren Veralterung von Lagerbeständen, die sich langsam-drehen. Ein Händler für Verbindungselemente reduzierte die Bestandsabschreibung-um 31 %, nachdem er die integrierte Bestandsverfolgung von ESL-eingesetzt hatte, die langsame Lagerbestände für Aktionspreise identifizierte, bevor sie veraltet waren.

Anzeige der technischen DatenDie Anforderungen ähneln eher einer Apotheke als einem Lebensmittelgeschäft. Für Industrieteile müssen Maßangaben, Materialqualitäten, Zertifizierungen und Kompatibilitätsinformationen angezeigt werden. Die ESL eines Lagerhändlers zeigt: Teilenummer, Hersteller, Bohrungsdurchmesser, Außendurchmesser, Breite, Geschwindigkeitsbewertung, Lastbewertung und anwendbare Spezifikationen (ISO, ABEC usw.). Anforderungen an die Informationsdichte führen zu größeren Displays und einer sorgfältigen typografischen Gestaltung.

BehälterortungssystemeIm Teilevertrieb kommen häufig proprietäre Standortkodierungssysteme zum Einsatz, die über Jahrzehnte hinweg entwickelt wurden. Die ESL-Integration muss alte Standortformate berücksichtigen und gleichzeitig möglicherweise die Migration hin zu einer standardisierten Standortcodierung ermöglichen. Das Änderungsmanagement wird genauso wichtig wie die technische Implementierung. -Lagermitarbeiter, die seit 20 Jahren an Standortcodes gewöhnt sind, widersetzen sich Formatänderungen, unabhängig von den Systemfunktionen.

Kundenterminals-an Teileschaltern profitieren von der ESL-Integration. Wenn ein Kunde ein Teil anfordert, fragen die Mitarbeiter am Schalter das System ab und ESL-Anzeigen am Lagerort leuchten auf oder zeigen Anweisungen zur Abholung an. Einige Teilehändler haben „Bring to Counter“-Workflows implementiert, bei denen ESL-Displays an Lagerplätzen Kommissionierungsanweisungen und Namen des Schalterpersonals anzeigen und so mehrere gleichzeitige Kundendienstinteraktionen mit eindeutiger Identifizierung der Abholung ermöglichen.

Kitting- und MontagearbeitenVerwenden Sie ESL, um die Komponentenauswahl für mehrteilige Baugruppen zu steuern. Ein Hydrauliksystemsatz kann Pumpe, Motor, Ventile, Anschlüsse, Schlauch und Flüssigkeit umfassen, die jeweils an verschiedenen Lagerstandorten gelagert werden. ESL-Anzeigen an jedem Standort zeigen die Kit-Bestellung, die benötigten Mengen und den Fertigstellungsstatus. Durch die Integration in die Montagedokumentation werden neben der Komponentenidentifizierung auch Arbeitsanweisungen angezeigt.

Vendor-Managed Inventory (VMI)Programme nutzen ESL für die gemeinsame Nutzung der Sichtbarkeit. Wenn Lieferanten die Lagerbestände an Kundenstandorten verwalten, kann ESL den Nachschubstatus, die Daten eingehender Lieferungen und die Lagerverfügbarkeit anzeigen. Diese Transparenz unterstützt Just{2}}in-Fertigungsprogramme, die eine zuverlässige Teileverfügbarkeit ohne übermäßige Lagerinvestitionen erfordern.

ESL vs. Alternative Display-Technologien NEUER ABSCHNITT

Bei der ESL-Auswahl geht es nicht nur darum, das beste E-Paper-Panel auszuwählen. Es geht darum, die richtige Display-Technologie für die Anwendung auszuwählen.E-Papierkonkurriert mitLCD-Regaldisplays, Segmentdisplays und herkömmliche Papieretiketten-jeweils mit unterschiedlichen Leistungsmerkmalen, Kostenstrukturen und Anwendungsvorteilen. Die folgende Analyse liefert die technische Grundlage für Entscheidungen zur Technologieauswahl.

E-Elektronische Regaletiketten aus Papier (EPD).

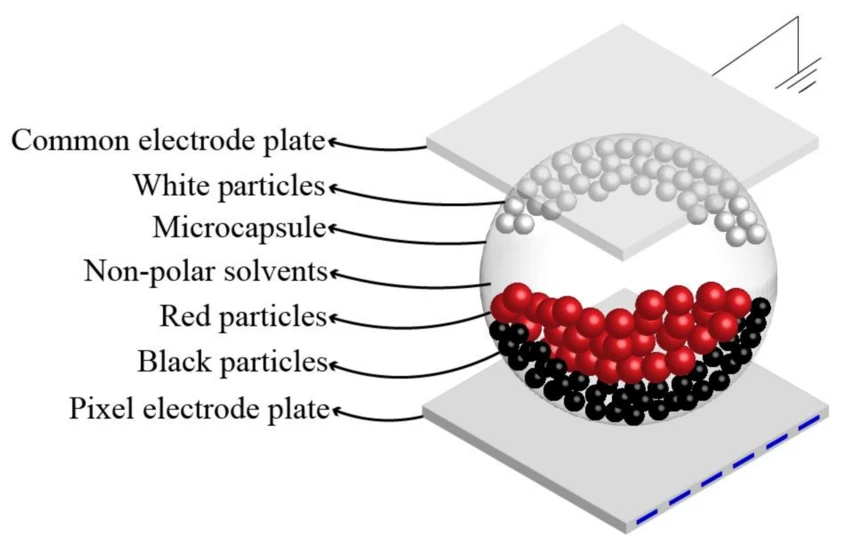

Funktionsprinzip: Elektrophoretische Partikelwanderung in Mikrokapselsuspension unter angelegtem elektrischem Feld. Bistabil-hält das Bild ohne Strom aufrecht.

Stärken: Null Stromverbrauch im statischen Zustand (echte Bistabilität), hervorragende Lesbarkeit bei Umgebungslicht, große Betrachtungswinkel (170 Grad +), papierähnliches Aussehen, das sich natürlich in Einzelhandelsumgebungen einfügt, mehrjährige Batterielebensdauer durch Knopfzellen, Lesbarkeit bei Sonnenlicht für Anwendungen im Freien und bei hoher Helligkeit.

Einschränkungen: Langsame Aktualisierung (300-2000 ms für die vollständige Aktualisierung), eingeschränkte Farbfähigkeit (1–4 Farben für kommerzielle Produkte, Vollfarbdarstellung), Geisterbilder, die eine regelmäßige vollständige Aktualisierung erfordern, Leistungseinbußen bei kalten Temperaturen, höhere Anschaffungskosten als LCD-Alternativen.

Kostenstruktur: Anzeigemodule 3–15 $, je nach Größe und Farbmöglichkeit; komplette ESL-Einheiten mit Controller, Kommunikation, Gehäuse und Batterie 8–40 $; Infrastruktur (Gateways, Verwaltungssoftware) kostet bei typischen Bereitstellungen 0,50 bis 2 US-Dollar pro Etikett.

Optimale Anwendungen: Preisorientierte Einzelhandelskennzeichnung mit seltenen Aktualisierungen (Lebensmittel, allgemeine Waren, Apotheke), Umgebungen im Freien oder bei Umgebungslicht-mit hoher-Beleuchtung, Bereitstellungen, bei denen die Batterielebensdauer Vorrang vor der Aktualisierungsgeschwindigkeit hat, Anwendungen, die eine papierähnliche Ästhetik erfordern.

LCD-Regaldisplays

Funktionsprinzip: Flüssigkristall-Lichtmodulation mit LED-Hintergrundbeleuchtung. Erfordert Dauerstrom für die Hintergrundbeleuchtung; Anzeigezustand wird ohne Strom nicht aufrechterhalten.

Stärken: Schnelle Aktualisierung (60-Hz-Standard, geeignet für Videos), volle Farbfähigkeit mit Millionen von Farben, hohe Helligkeit für aufmerksamkeitsstarke Werbeaktionen, Fähigkeit zur Anzeige von Videos und Animationen, ausgereifte Technologie mit umfangreichem Lieferanten-Ökosystem.

Einschränkungen: Kontinuierlicher Stromverbrauch (3-15 W für typische Displays am Regalrand), schlechte Umgebungslichtleistung (verwaschenes Erscheinungsbild in hellen Einzelhandelsumgebungen), Einschränkungen des Betrachtungswinkels (typischerweise ±60 Grad vor Farbverschiebung), Ausfall der Hintergrundbeleuchtung ist ein häufiger Fehlermodus, erfordert eine kabelgebundene Stromversorgungsinfrastruktur.

Kostenstruktur: Anzeigemodule 15–50 $, je nach Größe; Komplett vernetzte Regaldisplays für 50–200 $; Aufgrund der Anforderungen an die Stromversorgungsinfrastruktur übersteigen die Installationskosten häufig die Hardwarekosten.

Optimale Anwendungen: Werbeendkappen, bei denen Animationen Aufmerksamkeit erregen, videofähige Werbedisplays, zeitlich begrenzte Werbekampagnen, Umgebungen mit kontrollierter Beleuchtung (Innenräume von Einkaufszentren, Flughafenshops), Anwendungen, bei denen bereits eine Strominfrastruktur vorhanden ist.

Segment-LCD-Anzeigen

Funktionsprinzip: Einfache Flüssigkristallsegmente (wie Taschenrechneranzeigen), die von speziellen Segmenttreibern gesteuert werden. Sehr geringer Stromverbrauch, aber auf vor-definierte Zeichensätze beschränkt.

Stärken: Extrem niedrige Kosten (0,50–2 US-Dollar pro Display), sehr geringer Stromverbrauch (Mikroampere für statische Anzeige), großer Temperaturbereich, einfache Antriebselektronik, bewährte Zuverlässigkeit über Jahrzehnte im Einsatz.

Einschränkungen: Feste Segmentmuster begrenzen den anzeigbaren Inhalt (normalerweise nur Ziffern und begrenzte Zeichen), keine Grafikfähigkeit, begrenzte Größenoptionen, ästhetisch veraltetes Erscheinungsbild, jedes Zeichen erfordert ein eigenes Segmentmuster.

Kostenstruktur: Module mit einem Volumen von weniger als 1 $ anzeigen; komplette Preisanzeigeeinheiten 2–5 $; minimale Infrastrukturkosten.

Optimale Anwendungen: Reine numerische Preisanzeige, bei der keine Inhaltsflexibilität erforderlich ist, extrem kostenempfindliche Bereitstellungen, hochvolumige Anwendungen, bei denen die Wirtschaftlichkeit der Einheit Vorrang vor der Leistungsfähigkeit hat, Bereitstellungen in rauen Umgebungen, bei denen hochentwickelte Elektronik ein Zuverlässigkeitsrisiko darstellt.

Papieretiketten (manuell)

Funktionsprinzip: Bedruckte Papieretiketten, die in Kunststoffhalter eingelegt oder direkt an den Regalkanten angebracht werden. Manuell vom Filialpersonal aktualisiert.

Stärken: Niedrigste Technologiekosten (effektiv null für Display-Hardware), unbegrenzte grafische Flexibilität, keine ausgefallene Elektronik, keine Infrastrukturanforderungen, vertrauter Arbeitsablauf für das Einzelhandelspersonal.

Einschränkungen: Arbeitsintensiver Aktualisierungsprozess (15-30 Sekunden pro Etikett für erfahrenes Personal), fehleranfällig (schätzungsweise 5–15 % Preisgenauigkeitsprobleme im typischen Einzelhandel), Material- und Druckverbrauchsmaterialkosten, eingeschränkte Fähigkeit, schnelle Preisänderungen durchzuführen, Umweltverschwendung durch Etikettenentsorgung.

Kostenstruktur: Etikettenhalter jeweils 0,10 $-0,50 $; Papieretiketten jeweils 0,01 $-0,05 $; Die laufenden Arbeits- und Materialkosten übersteigen bei Anwendungen mit hoher Aktualisierungshäufigkeit in der Regel innerhalb von 2 bis 4 Jahren die ESL-Lebenszykluskosten.

Optimale Anwendungen: Sehr kleine Einzelhandelsbetriebe, bei denen die Arbeitskosten vernachlässigbar sind (inhabergeführte Geschäfte), Umgebungen mit extrem geringer Aktualisierungshäufigkeit, temporärer oder Pop-up-Einzelhandel, bei dem Investitionen in die Infrastruktur nicht gerechtfertigt sind, Anwendungen, die ungewöhnliche physische Formate erfordern, die in elektronischen Optionen nicht verfügbar sind.

Technologieauswahlrahmen

Entscheidungskriterien für die Auswahl der Anzeigetechnologie umfassen mehrere Faktoren, die entsprechend den Anwendungsprioritäten gewichtet werden müssen:

Aktualisierungshäufigkeitbeeinflusst stark die Technologieauswahl. Anwendungen mit weniger als wöchentlichen Updates rechtfertigen selten eine ESL-Investition; Papieretiketten bleiben wirtschaftlich. Anwendungen mit täglichen Updates erreichen die ESL-Breakeven innerhalb von 2–3 Jahren. Anwendungen mit mehreren täglichen Updates begünstigen stark die ESL-Wirtschaftlichkeit.

Inhaltliche Komplexitätwirkt sich auf die Wahl der Technologie aus. Bei der rein numerischen Preisanzeige kann Segment-LCD zu niedrigsten Kosten verwendet werden. Preise und begrenzter Text (Produktnamen, Stückpreise) passen zu E-Paper ESL. Umfangreiche Grafikinhalte oder Videos erfordern trotz höherer Stromkosten einen LCD-Bildschirm.

UmgebungsbedingungenOptionen einschränken. Hohes Umgebungslicht (im Freien, Fenster, helle Ladenbeleuchtung) begünstigt die reflektierende Anzeige von E-Paper. Kontrollierte Beleuchtungsumgebungen können LCD effektiv nutzen. Extreme Temperaturen (gekühlt, im Freien) erfordern unabhängig von der Technologiewahl entsprechende Panel-Nennwerte.

Verfügbarkeit der Energieinfrastrukturentscheidet oft über die Machbarkeit. Standorte ohne verfügbaren Strom oder an Orten, an denen der Strom unerschwinglich teuer wäre, erfordern grundsätzlich batteriebetriebene ESL. Standorte mit bereits vorhandener Stromversorgungsinfrastruktur (über -Regalbeleuchtungskreisen) können LCD-Optionen in Betracht ziehen.

Analyse der Gesamtbetriebskostensollte bedenken:

Diese Zahlen variieren erheblich je nach lokalen Arbeitskosten, Aktualisierungshäufigkeiten und Bereitstellungsumfang. Die Berechnung begünstigt in der Regel den ESL für Aktualisierungshäufigkeiten über 1-2 Mal pro Woche auf Arbeitsmärkten in entwickelten Volkswirtschaften.

Hybride Bereitstellungsstrategien

Nur wenige Einzelhändler setzen eine einzige Display-Technologie für alle Anwendungen ein. Hybridstrategien passen die Technologie an die Anwendungsanforderungen in einer einzigen Einzelhandelsumgebung an:

E-Papier für Preis, LCD für Werbungnutzt ESL für die routinemäßige Preisauszeichnung im gesamten Geschäft und setzt gleichzeitig LCD-Bildschirme an Endkappen, Kassenbereichen und Werbe-Hotspots ein, wo Videofähigkeit und hohe Helligkeit die Aufmerksamkeit der Kunden auf sich ziehen. Dieser Ansatz nutzt die ESL-Effizienzvorteile für die meisten Etiketten und bewahrt gleichzeitig die Werbeflexibilität dort, wo sie am wichtigsten ist.

Segment LCD für Preis, E-Paper für Informationensetzt kostengünstige Segmentanzeigen für rein numerische Preise ein und verwendet größere E-Paper-Anzeigen für detaillierte Produktinformationen, bei denen die Komplexität des Inhalts den Kostenaufschlag rechtfertigt. Dieser Ansatz minimiert die Kosten für hochvolumige Basisetiketten und ermöglicht gleichzeitig eine umfassende Informationsanzeige, bei der der Kundennutzen die Investition rechtfertigt.

Temperatur-Zonen-Technologieanpassungsetzt Standard-ESL in Einzelhandelsbereichen mit Umgebungstemperatur ein, während er in Kühlzonen Varianten mit breitem Temperaturbereich verwendet und sich möglicherweise für widerstandsfähigere Segmentdisplays in Tiefkühlbereichen entscheidet, wo selbst die Leistung von E-Paper mit breitem Temperaturbereich marginal wird. Bei der Auswahl der Technologie orientiert man sich an Umweltanforderungen und nicht an der Anwendung einheitlicher Spezifikationen.

Skalieren-geeignete Infrastrukturkönnte ESL mit vollständiger Netzwerkinfrastruktur in großformatigen Filialen nutzen, während es in kleineren Filialen, in denen sich Infrastrukturinvestitionen nicht wirtschaftlich skalieren lassen, eigenständige Segmentdisplays oder sogar Papieretiketten einsetzen würde. Bei der Technologieauswahl wird neben den technischen Anforderungen auch der Einsatzumfang berücksichtigt.

Neue Technologien

Hochgeschwindigkeits-EPD-Recherche

Labordemonstrationen wurden durchgeführtBildwiederholfrequenz von 75 Hzauf E--Paper-Panels-, die sich dem LCD-Territorium nähern. Diese Demos auf Branchenkonferenzen sind wirklich beeindruckend, aber der Einsatz in der Produktion liegt noch in weiter Ferne.

Zu den Schlüsseltechnologien gehören:Flüssigkristallzusätzedie elektrophoretische Flüssigkeit mit Verbindungen dotieren, die Rückflusseffekte hervorrufen. Forschungsarbeiten berichten von einer 2,8-fachen Geschwindigkeitsverbesserung bei gleichzeitiger Reduzierung der Antriebsspannung um 50 %.Dünne -Folienfront-ebene LaminateReduzieren Sie die Partikelwanderungsentfernung.Neuartige NanopartikelformulierungenOptimieren Sie die Oberflächenladungseigenschaften und reduzieren Sie den hydrodynamischen Radius. Unddurch maschinelles Lernen-optimierte Wellenformgenerierungpasst sich in Echtzeit-an, um Zustands- und Umgebungsbedingungen anzuzeigen.

Diese Technologien befinden sich noch in der Entwicklung. Es ist nicht ratsam, Produktions-ESL-Produkte auf der Grundlage von Laborergebnissen anzugeben.

Farbe E-Paper Evolution

E-Ink-Galerie 3Die Technologie zeigt, wohin sich die Farb-EPD entwickelt. Die Schwarz/Weiß-Aktualisierung ist auf gesunken350 ms, gegenüber 2000 ms in früheren Generationen. Der schnelle Farbmodus ist da500 ms. Der Standardfarbmodus wird ausgeführt750–1000 ms. Der Farbmodus „Beste Qualität“ ist noch erforderlich1500 ms.

Für ausgewählte Anwendungen wandelt sich die Farb-EPD von „kaum nutzbar“ zu „praktisch realisierbar“. Erwarten Sie weitere Verbesserungen, aber Monochrom wird aufgrund grundlegender Unterschiede in der Teilchenphysik auf unbestimmte Zeit Geschwindigkeits- und Leistungsvorteile behalten.

Leistungsspezifikationen für Systemdesign

Mindestvoraussetzungen

Für die allgemeine Regalkennzeichnung im Einzelhandel stellen diese Zahlen den Boden dar:

Aktualisierungszeitsollte 2000 ms oder besser für den globalen Modus und 500 ms oder besser für den partiellen Modus erreichen.Kontrastverhältnismuss 8:1 überschreiten.Auflösungsollte mindestens 100 DPI erreichen.Betrachtungswinkelmuss 170 Grad oder mehr umfassen.Betriebstemperaturbereichsollte 0 bis 40 Grad abdecken.Akkulaufzeitsollte bei 2 Updates pro Tag 5 Jahre überschreiten.

Erweiterte Spezifikationen

Für anspruchsvolle Anwendungen-häufige Updates, Kühllagerung, Werbeinhalte-verschärfen sich die Spezifikationen:

Aktualisierungszeitsollte 1000 ms für global und 300 ms für partiell erreichen.Kontrastverhältnissollte 12:1 überschreiten.Auflösungsollte 120 DPI oder höher erreichen.Farbfähigkeit(3-4 Farben) wird relevant.Betriebstemperaturbereichsollte -25 Grad bis 50 Grad umfassen.Akkulaufzeitsollte bei 4 Updates pro Tag 3 Jahre überschreiten.

Spezifikationsvalidierung

Anbieterspezifikationen sollten unter realistischen Bedingungen überprüft werden. Dies ist nicht optional. -Es wurden erhebliche Lücken zwischen Datenblattansprüchen und Produktionsleistung festgestellt.

Testen Sie die Aktualisierungszeit bei minimaler und maximaler Betriebstemperatur, nicht nur bei Raumtemperatur. Bestätigen Sie das Kontrastverhältnis unter tatsächlichen Ladenbeleuchtungsbedingungen, nicht unter Laborbeleuchtung. Validieren Sie Prognosen zur Akkulaufzeit mit der beabsichtigten Aktualisierungshäufigkeit und dem Inhaltstyp. -Anbieterprognosen gehen in der Regel von Best-Case-Szenarien aus.- Überprüfen Sie die Aktualisierungslatenz auf Systemebene mit der Ziel-Label-Anzahl, um sicherzustellen, dass die Netzwerkarchitektur angemessen skaliert wird.

Passende Technologie zur Anwendung

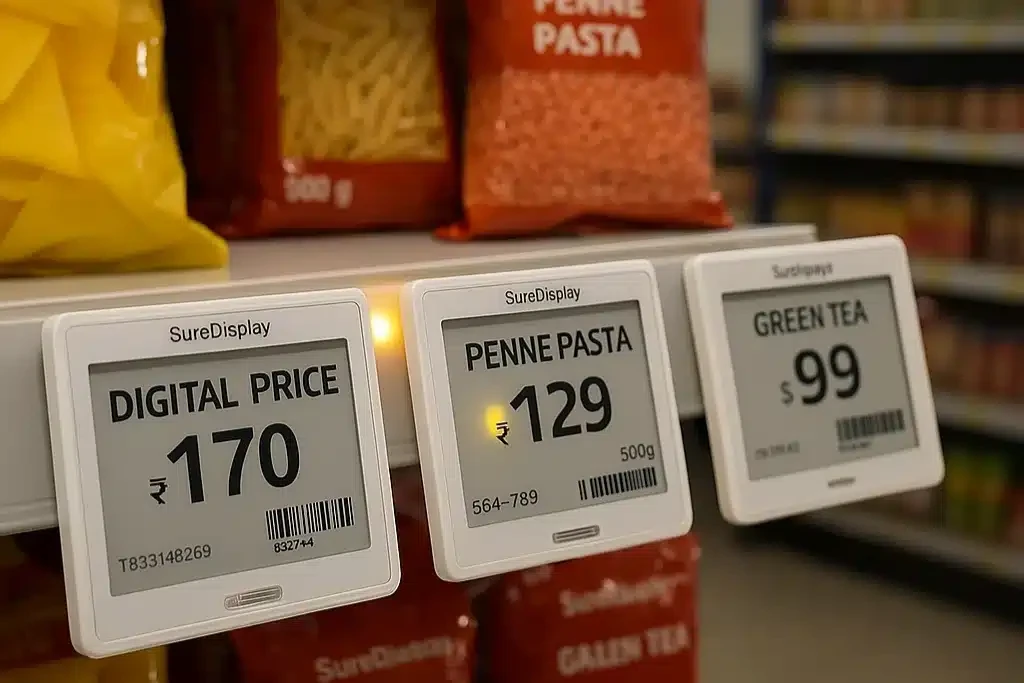

Bei der Auswahl der Technologie für elektronische Regaletiketten kommt es letztendlich darauf an, die Fähigkeiten den Anforderungen anzupassen. Die Physik elektrophoretischer Displays legt feste Grenzen fest-Bildwiederholraten, Temperaturempfindlichkeit, Geisterbildverhalten-, die durch keine noch so große Optimierung überschritten werden können. Das Verständnis dieser Grenzen ermöglicht ein realistisches Systemdesign und eine geeignete Technologieauswahl.

Für Bereitstellungen, bei denen die Einschränkungen zur Anwendung passen-moderate Aktualisierungshäufigkeiten, Umgebungstemperaturbetrieb, preisorientierte Inhalte-ESL bietet einen überzeugenden Mehrwert durch Arbeitsaufwand, verbesserte Preisgenauigkeit und betriebliche Flexibilität. Für Anwendungen, die gegen ESL-Beschränkungen vorgehen -Hochfrequenzaktualisierungen-, extreme Temperaturen, Rich Media-Inhalte-Alternative Technologien oder Hybridansätze können sich als geeigneter erweisen.

Die Technologie schreitet weiter voran. Die Aktualisierungsraten verbessern sich schrittweise. Die Farbfähigkeit wird erweitert. Die Temperaturbereiche erweitern sich. Aber die grundlegende Physik bleibt bestehen. Für eine erfolgreiche ESL-Bereitstellung ist es erforderlich, innerhalb dieser Einschränkungen zu arbeiten und nicht so zu tun, als ob sie nicht existieren.
