Nackte Anzeigemodule kosten ungefähr$5–$300, Entwicklungskits mit Treiberplatinen kosten ungefähr$10–$450und fertige E--Paper-Displays kosten ungefähr$800–$2,500.

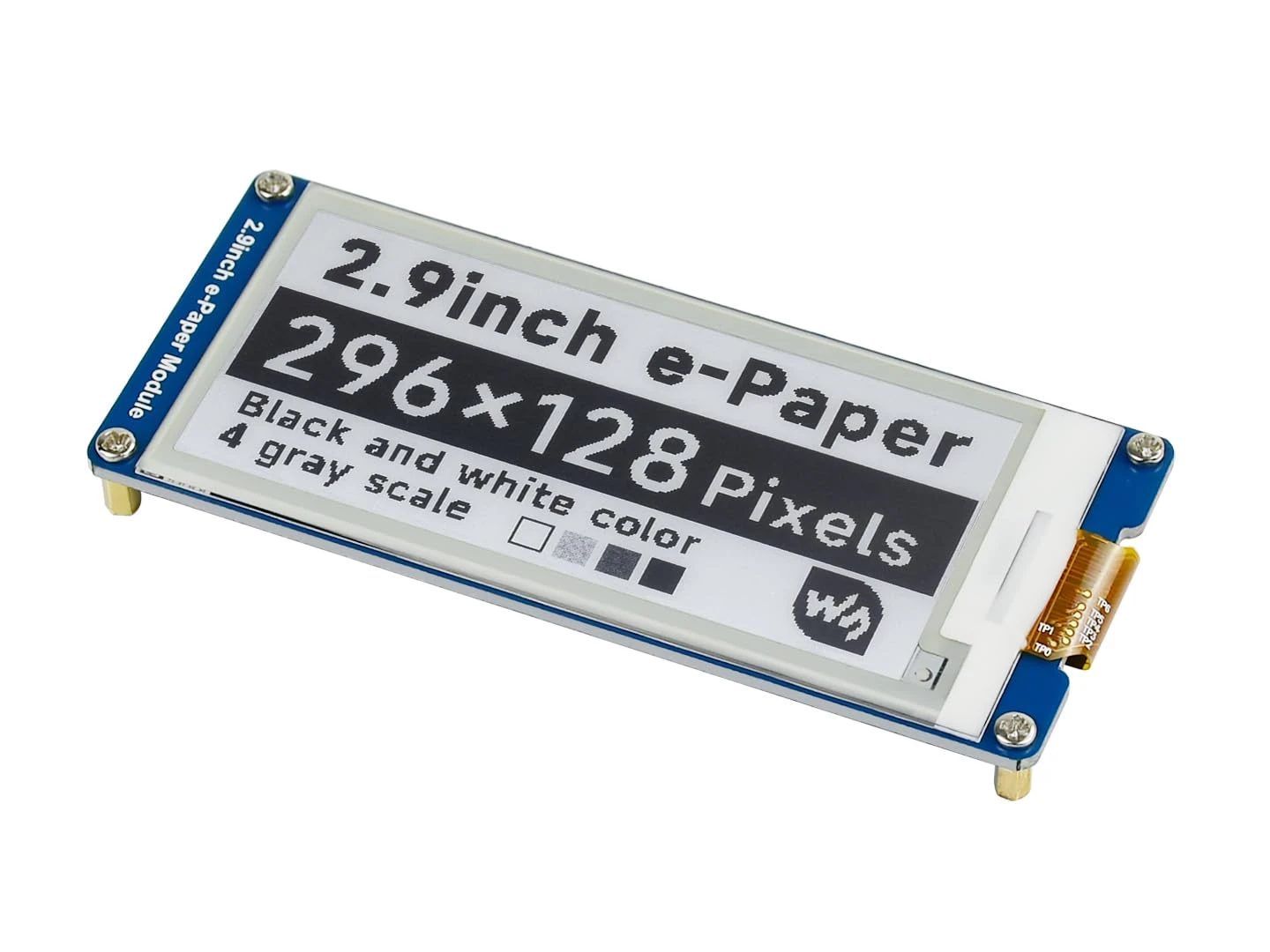

Ein 2,9-Zoll-E-Ink-Modul kostet 15 $. Ein 25-Zoll-E-Ink-Monitor kostet 2.000 US-Dollar. Das ist kein Tippfehler. Dies ist die Realität eines Marktes, der von einem einzigen Unternehmen kontrolliert wird, durch Patente eingeschränkt ist und keinen Wettbewerb hat.
Die Preislandschaft
Die tatsächlichen Zahlen sind in ihrer Bandbreite atemberaubend.

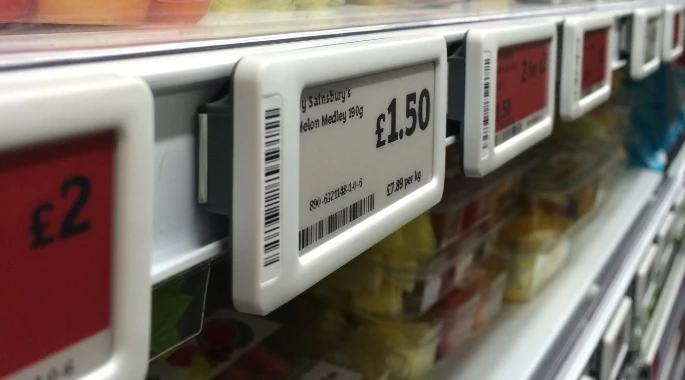

Am kleinen Ende-1,5" bis 2,9" PanelsFür elektronische Regaletiketten und IoT-Sensoren{0}}rechnen Sie mit 5 bis 20 US-Dollar für reine Module und 10 bis 30 US-Dollar für Treiberplatinen. Rohstoffpreise. Der ESL-Markt hat die Volumina so stark ansteigen lassen, dass diese wirklich erschwinglich sind.
DerBereich von 4,2 bis 5,8 Zollumfasst Wearables und kleine Displays. Die Preise steigen auf 18 bis 45 US-Dollar für reine Module, 25 bis 60 US-Dollar für Treiberplatinen-für die meisten Projekte immer noch angemessen.

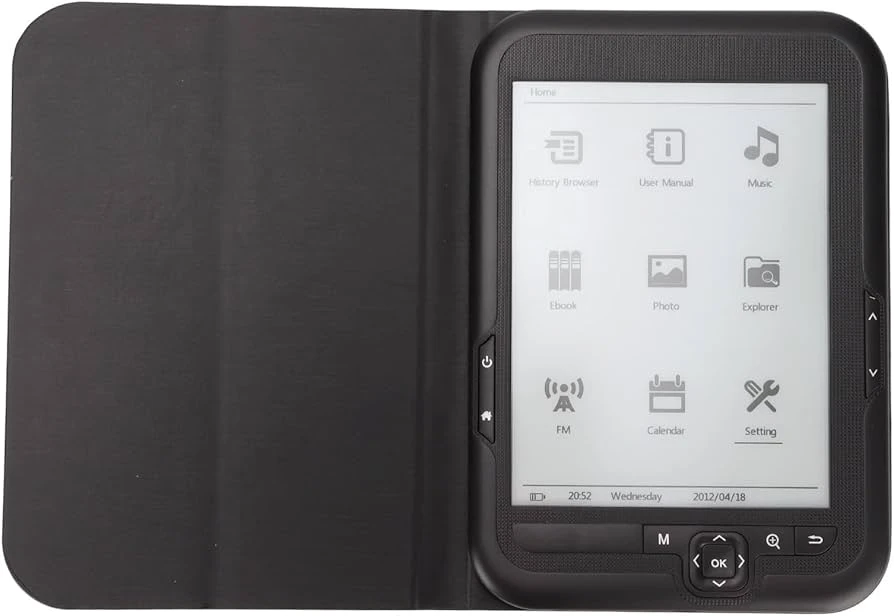

Sechs ZollHier stoßen die meisten Verbraucher zum ersten Mal auf E-Tinte. Der Kindle Paperwhite. Das Format wurde über fünfzehn Jahre verfeinert. Dies ist der E-Reader-Standard, und die Preise spiegeln diesen Reifegrad wider: 30 bis 65 US-Dollar für das Modul, 45 bis 80 US-Dollar mit einer Treiberplatine. Nicht billig, aber nicht unverschämt. Bei dieser Größe zahlen Sie etwa 5 bis 10 US-Dollar pro Zoll Diagonale.
Dann wird die Kurve dramatisch steiler.
Größere Tabletten verwenden7,5" bis 7,8" Panels-der Kobo Sage, verschiedene Boox-Modelle. Die Modulpreise steigen auf 70 bis 100 US-Dollar bzw. 90 bis 130 US-Dollar mit Treiberelektronik. Der Preis-pro-Zoll beginnt zu steigen. Bei10,3 ZollIm professionellen E-{0}}Notizbereich müssen Sie allein für das Modul 100 bis 180 US-Dollar veranschlagen. Fügen Sie eine Treiberplatine hinzu und Sie haben die Grenze zwischen 130 und 220 US-Dollar überschritten. Die reMarkable 2, Boox Note-Reihe-In diesem Kurs werden alle Panels verwendet. Wir haben jetzt die Grenze von 10 $-pro Zoll überschritten und machen weiter.
Der13,3-Zoll-Panelsliegen am oberen Ende dessen, was die meisten Verbraucher erwarten werden. Boox Max. Fujitsu Quaderno. Diese großformatigen Geräte verwenden Panels, die für das Modul 140 bis 280 US-Dollar und für die Treiberelektronik 180 bis 350 US-Dollar kosten. Jeder zusätzliche Zentimeter Diagonale bringt einen erheblichen Aufpreis mit sich.
Und dann ist da noch das25,3-Zoll-Klasse-Desktop-E--Ink-Monitore, der weiße Wal der E-{2}}Paper-Welt. Die Rohplattenkosten belaufen sich auf 800–1.200 US-Dollar. Fertige Monitore kosten zwischen 1.500 und 2.500 US-Dollar. Die wirtschaftlichen Aspekte ergeben hier kaum einen Sinn, aber dazu kommen wir noch.
Farbe verändert alles.Farbdisplays kosten in jeder Größenklasse 1,5- bis 3-mal mehr als ihre monochromen Äquivalente. Ein 13,3-Zoll großes Kaleido 3-Farbmodul kostet im offiziellen Shop von E Ink 449 US-Dollar-und das ist nur das Panel. Für die vollfarbigen Galerie-3-Panels mit 50.000 Farben sind noch höhere Preise zu erzielen, obwohl der genaue Preis selten öffentlich bekannt gegeben wird.
Diese Preise haben sich in einem Jahrzehnt kaum verändert. Allein diese Tatsache sagt Ihnen, dass etwas kaputt ist.
Warum E-Tinte das kostet, was sie kostet
E Ink Holdings, ein taiwanesisches Unternehmen, kontrolliert95 % des globalen E---Marktes für Display-Anzeigen. Lassen Sie diese Zahl auf sich wirken. Jeder Kindle. Jeder Kobo. Alles bemerkenswert. Jede Boox. Jede Supernote. Jedes elektronische Regaletikett in jedem Supermarkt, jeder Apotheke, jedem Lager. Alle verwenden E-Ink-Panels.
Dies ist keine Marktbeherrschung. Das ist Monopol.
Die Entstehungsgeschichte des Unternehmens geht auf das Media Lab des MIT in den 1990er Jahren zurück, wo Forscher die Kerntechnologie der mikroverkapselten Elektrophorese entwickelten. Das Spin-off-Unternehmen E Ink Corporation wurde 2009 von Prime View International aus Taiwan übernommen. Drei Jahre später, im Jahr 2012, übernahm E Ink SiPix, seinen damals einzigen bedeutenden Konkurrenten. Das Ergebnis ist eine Lieferkette mit einem einzigen Engpass.
Wenn Sie ein E-Paper-Gerät von einem beliebigen Hersteller kaufen, fließt Ihr Geld letztendlich an ein Unternehmen in Hsinchu, Taiwan.
Patente machen das Monopol dauerhaft.Das 1996 angemeldete Kernpatent für mikroverkapselte elektrophoretische Displays ist abgelaufen. Theoretisch hätte dies die Schleusen öffnen sollen. Jeder sollte in der Lage sein, E-Paper-Displays mit der Basistechnologie herzustellen.
Aber E Ink ruhte während dieser patentgeschützten Jahre nicht.
Das Unternehmen verbringt caJährlich 150 Millionen US-Dollar für Forschung und Entwicklung-ein mittlerer-Prozentsatz des Umsatzes. Für einen Displayhersteller ist das außerordentlich hoch. Samsung Display, das in weitaus größerem Umfang tätig ist, gibt einen geringeren Prozentsatz seines Umsatzes für Forschung aus. Die Forschungs- und Entwicklungsintensität von E Ink kann mit Pharmaunternehmen mithalten.
Diese Investition führt zu kontinuierlichen Patentanmeldungen. Farbfilter-Arrays. Schnellere Aktualisierung von Wellenformen. Flexible Kunststoffsubstrate. Verbesserte Kontrastverhältnisse. Betrieb bei niedrigen-Temperaturen. Jede Technologiegeneration bringt neues geistiges Eigentum mit sich. Jede neue Funktion fügt der Festung eine weitere Ebene hinzu.
Der ursprüngliche Ablauf des Patents hat daran nichts geändert. Die Festung ließ einfach neue Mauern wachsen.
Jeder Wettbewerber, der versucht, in den Markt einzusteigen, steht vor der Wahl: Die Technologie von E Ink zu lizenzieren (und deren Preismacht zu akzeptieren), alternative Ansätze zu entwickeln, die Tausende von Patenten umgehen (teuer und zeitaufwändig), oder zu akzeptieren, dass seine Produkte technologisch minderwertig (und daher kommerziell unrentabel) sind.
Es gibt auch einen Teufelskreis, der dem Monopolisten zugute kommt. Der jährliche Gesamtumsatz von E Ink liegt bei rund 1 Milliarde US-Dollar. Das hört sich nach viel an, wenn man es mit dem weltweiten Display-Panel-Markt vergleicht, der jährlich über 150 Milliarden US-Dollar beträgt. E--Papier nimmt einen Bruchteil eines Bruchteils der Display-Branche ein.
Kleiner Markt bedeutet kleine Produktionsmengen. E Ink betreibt Fabriken, die im Vergleich zu den riesigen Gen-10.5-Anlagen, die BOE und Samsung für die LCD- und OLED-Produktion nutzen, winzig klein sind. Kleine Mengen bedeuten keine Skaleneffekte. Die Fixkosten für die Herstellung-Reinräume, Ausrüstung, technisches Personal-verteilen sich auf weniger Einheiten.
Da es keine Skaleneffekte gibt, bleiben die Preise hoch. Ein 6-Zoll-E--Ink-Panel kostet 30–60 $. Ein 6-Zoll großes LCD-Panel kostet 3–8 $. Die Herstellungsprozesse weisen Ähnlichkeiten auf, aber der Volumenunterschied führt zu einem Preisunterschied in der Größenordnung.
Hohe Preise schränken die Akzeptanz ein. Verbraucher schauen sich E-Ink-Geräte an, erkennen die Vorteile gegenüber LCD-Alternativen und entscheiden sich häufig für die günstigere Option. Gerätehersteller schränken ihre E-Ink-Produktlinien ein, da der Markt kleiner ist.
Eine begrenzte Akzeptanz hält den Markt klein. Und der Zyklus geht weiter.
Dabei handelt es sich um eine sich selbst verstärkende Falle, die nur dann platzt, wenn jemand Milliarden von Dollar investiert, um eine Größenordnung zu erreichen-oder wenn ein großer technologischer Wandel die derzeitige Fertigung irrelevant macht. Beides ist nicht passiert. Beides scheint nicht unmittelbar bevorzustehen.
Der LCD-Vergleich
Der Preisunterschied zwischen E-Ink und LCD verdient besondere Aufmerksamkeit, da er zeigt, wie verzerrt die Preise für E-Paper geworden sind.
Bei der 6-Zoll-Größe-des E--Reader-Standards- kostet ein LCD-Panel 3 bis 8 US-Dollar. Ein E-Ink-Panel kostet 30 bis 60 US-Dollar. Das ist ein8× bis 10× Prämiefür E--Paper. Beide Technologien sind ausgereift. Beide werden im Maßstab hergestellt (wenn auch in sehr unterschiedlichen Maßstäben). Die E--Prämie kann nicht allein durch die Komplexität der Herstellung erklärt werden.
Bei 10 Zoll kosten LCD-Panels 8 bis 15 US-Dollar. E-Ink-Panels kosten 100 bis 180 US-Dollar. Das Verhältnis hat sich verschlechtert10× bis 12×. Sie könnten zehn LCD-Panels zum Preis eines E-Ink-Panels kaufen.
Die Größenklasse 25-Zoll offenbart die Absurdität in vollem Umfang. Ein 25-Zoll-LCD-Panel-wie es in einem einfachen Büromonitor steckt, kostet 40 bis 80 US-Dollar. Ein 25-Zoll-E-Ink-Panel kostet 800 bis 1.200 US-Dollar. Das ist ein15- bis 20-fache Prämie.
Ein fertiger 25-Zoll-LCD-Monitor kostet im Einzelhandel weniger als 100 US-Dollar, einschließlich Panel, Treiberelektronik, Gehäuse, Netzteil und Gewinnspanne. Ein fertiger 25-Zoll-E-Ink-Monitor kostet 2.000 US-Dollar oder mehr.
Die Technologie ist anders, ja. E-ink erfordert eine präzise Wellenformerzeugung. Der Herstellungsprozess nutzt Mikroverkapselung statt Flüssigkristallausrichtung. Die Erträge können geringer und die Toleranzen enger sein.
Aber ist die Technologie 15- bis 20-fach komplexer? Ist die Herstellung im gleichen Maßstab 15- bis 20-mal teurer?
Nein. Der Preisunterschied ist nicht allein durch die Technologie gerechtfertigt. Dies ist durch die Marktstruktur gerechtfertigt. Wenn ein Unternehmen das Angebot kontrolliert und keiner Konkurrenz ausgesetzt ist, spiegeln die Preise die Marktmacht wider und nicht die Herstellungskosten.
Farbtechnologie: Kaleido, Gallery und Spectra
Color E-Tinte ist da, allerdings in mehreren Geschmacksrichtungen mit völlig unterschiedlichen Eigenschaften und Preisen.
Kaleido
Kaleidostellt die Massenmarkt--Farblösung von E Ink dar. Die Technologie platziert ein Farbfilterarray (CFA) über einer standardmäßigen schwarzen-und-weißen E-Tintenschicht-, was konzeptionell der Art und Weise ähnelt, wie LCD-Displays Farben erzeugen, obwohl die zugrunde liegende Pixeltechnologie völlig anders ist. Das Ergebnis:4.096 Farben bei 150 PPIFarbauflösung, wobei die darunter liegende Monochromebene immer noch 300 PPI für Schwarz-und-Inhalte liefert. Der Text bleibt scharf, da er mit voller Auflösung gerendert wird. Farbbilder erscheinen etwas gedämpft und haben eine niedrigere -Auflösung, da sie durch den CFA gefiltert werden.
Die Bildwiederholraten bleiben zum Lesen akzeptabel-vergleichbar mit monochromen Panels. Beim Umblättern oder Scrollen durch Farbinhalte werden Sie keine nennenswerten Verzögerungen bemerken.

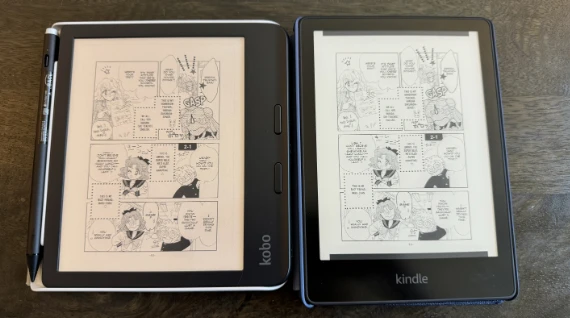

Die Kompromisse-sind real. Im Vergleich zu LCD oder OLED wirken die Farben verwaschen. Die Sättigung ist begrenzt. Durch die Farbauflösung von 150 PPI erscheinen feine Farbdetails leicht weich. Die Lesbarkeit bei direkter Sonneneinstrahlung-das Killerfeature von e-Tinte-ist etwas eingeschränkt, da der Farbfilter Licht absorbiert.
Kaleido 3-Module kosten ungefähr50–80 % mehrals gleichwertige monochrome Panels. Ein 7-Zoll-Kaleido-3-Panel kostet möglicherweise 50 bis 70 US-Dollar, während ein Monochrom-Panel 30 bis 40 US-Dollar kostet. Der Aufpreis ist erheblich, aber nicht unerschwinglich, weshalb Kaleido in Verbrauchergeräten wie dem Kobo Libra Color und verschiedenen Boox-Farbmodellen zum Einsatz kommt.

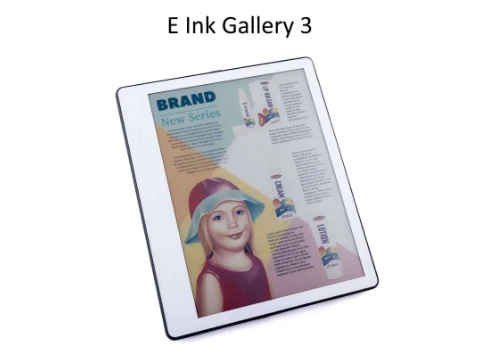

Galerie 3
Galerie 3ist ein grundlegend anderer Ansatz und erfordert grundlegend andere Preise. Anstatt weißes Licht durch Farbarrays zu filtern, verwendet Gallery 3 ein Vier--Pigmentsystem-Cyan, Magenta, Gelb und Weiß-, das in jede Mikrokapsel gepackt ist. Jedes Pixel enthält alle vier Pigmente, die durch unterschiedliche elektrische Feldsequenzen gezielt auf die Betrachtungsfläche bewegt werden können.
Kein Farbfilter erforderlich. Das Ergebnis: ungefähr50.000 Farben bei vollen 300 PPIAuflösung über das gesamte Display. Farbbilder sind wesentlich lebendiger als Kaleido. Die Technologie erreicht für viele Anwendungsfälle eine Farbwiedergabe, die man als „ausreichend gut“ bezeichnen könnte.
Der Kompromiss-ist Geschwindigkeit. Es braucht Zeit, vier verschiedene Pigmenttypen an präzise Positionen zu bringen. Eine vollständige Farbaktualisierung-in hoher Qualität kann bis zu 1,5 Sekunden dauern. Es gibt schnelle Aktualisierungsmodi, die jedoch die Farbgenauigkeit beeinträchtigen. Sie sehen sich kein Video auf einem Gallery 3-Display an. Sie scrollen nicht einmal reibungslos durch ein Farbdokument.
Galerie-3-Panels sind für Premium-Anwendungen reserviert. E Ink veröffentlicht keine Preise und bei fertigen Produkten, die Gallery 3 verwenden, werden die Panelkosten selten ausgewiesen. Bei den Einzelhandelspreisen ist der Beweis jedoch eindeutig: Farb-E-Note-Tablets mit Gallery 3 kosten 500–800 US-Dollar mehr als einfarbige Äquivalente mit identischen Funktionen. Ein reMarkable 2 kostet 450 $. Ein vergleichbares Gallery-3-Farbgerät kostet 900 US-Dollar oder mehr.
Spektren 6

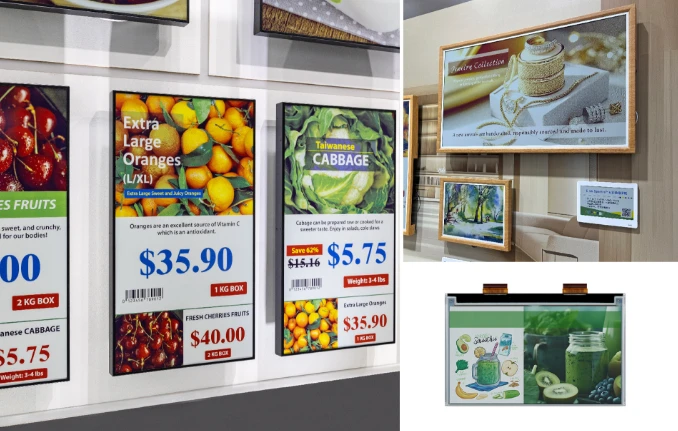

Und dann gibt es nochSpektren 6, das auf einen völlig anderen Markt abzielt: Beschilderung und Einzelhandelsdisplays. Die Technologie nutzt eine sechs{1}}Farbausgabe aus einer Mikrobecherarchitektur mit vier-Pigmenten, optimiert für großformatige-Anzeigen, die sich selten ändern. Denken Sie an Werbeschilder für Lebensmittelgeschäfte, Informationsdisplays am Flughafen oder Etiketten für Museumsausstellungen-Anwendungen, bei denen Sie zwischen den Aktualisierungen Farbe, Größe und Nullstromverbrauch benötigen. Die Panelgrößen erreichen im Jahr 2025 75 Zoll. Die Preise belaufen sich auf Tausende von Dollar. Der Verkauf erfolgt ausschließlich über B2B-Kanäle mit ausgehandelten Verträgen, Mengenzusagen und maßgeschneiderten Integrationsdiensten.
Wenn Sie diesen Artikel lesen und versuchen herauszufinden, wie Sie ein Spectra 6-Panel für ein persönliches Projekt kaufen können, lautet die Antwort: Das können Sie wahrscheinlich nicht und Sie können es sich definitiv nicht leisten.
Was verschiedene Käufer tatsächlich zahlen
Der E-Ink-Markt bedient völlig unterschiedliche Käufer zu völlig unterschiedlichen Preisen. Welche Position Sie in der Hierarchie einnehmen, bestimmt, was Sie bezahlen.

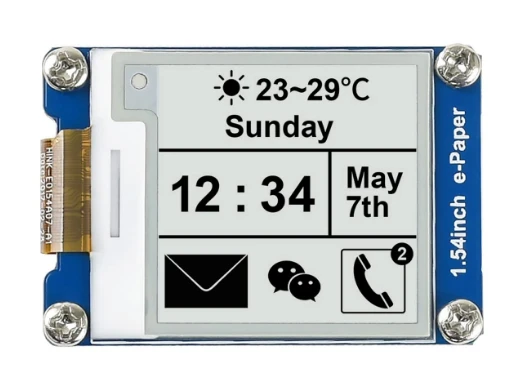

Bastler-/Maker-Stufe
Wenn Sie ein persönliches Projekt erstellen{{0}ein Smart-Home-Display, eine E-Paper-Wetterstation-, kaufen Sie bei Waveshare, Adafruit, Good Display oder AliExpress ein. Ihr typischer Kauf: ein 2,9-Zoll- bis 7,5-Zoll-Entwicklungskit mit Treiberplatine, Flachbandkabeln und Beispielcode. Preisklasse:15 bis 120 $je nach Größe und Ausstattung.
Realitätscheck: Sie zahlen Einzelhandelspreise mit vollem Aufschlag. Jeder Mittelsmann bekommt einen Anteil. Waveshare kauft Panels von E Ink (oder autorisierten Händlern), fügt Treiberelektronik hinzu, schreibt Dokumentation, kümmert sich um den Versand und bietet Kundensupport. Das alles kostet Geld.
Ein dreifarbiges 7,5-Zoll-Waveshare-Kit kostet 50 bis 90 US-Dollar, je nachdem, wo Sie es kaufen. Dasselbe Panel kostet, wenn es von Amazon in Millionenmengen gekauft wird, einschließlich der Treiberelektronik wahrscheinlich weniger als 20 US-Dollar. Sie zahlen eine 3- bis 4-fache Prämie für das Privileg, jeweils eine Einheit kaufen zu dürfen.
Das ist nicht unfair. -Kleine Mengenverteilung-hat echte Kosten. Aber es bedeutet, dass die Budgets von Bastlern schnell aufgebraucht sind. Der Aufbau eines E-Ink-Dashboards mit vier-Panelen könnte allein für die Panels 300 $ kosten.
Kleine Produktionsstufe
Sobald Sie 100–1.000 Einheiten für den Prototypenbau oder die Kleinserie-bestellen, ändert sich die Lage. Sie arbeiten über Vertriebshändler, Alibaba-Lieferanten oder versuchen, direkten Kontakt zum Werk herzustellen. Die Preise variieren normalerweise20–40 % unter dem Einzelhandelbei diesen Lautstärken. Ein Panel, das bei Waveshare 60 US-Dollar kostet, ist über eine Vertriebsbeziehung möglicherweise für 40 bis 45 US-Dollar erhältlich.
Doch die Realität wird kompliziert. Angebote erfordern Geheimhaltungsvereinbarungen-Lieferanten möchten nicht, dass Konkurrenten ihre Preise kennen. Mindestbestellmengen stellen Hürden dar: Möglicherweise müssen Sie sich auf 500 Einheiten festlegen, um einen guten Preis zu erzielen, aber für die Erstproduktion benötigen Sie nur 200. Die Vorlaufzeiten betragen Wochen oder Monate. Qualitätskonsistenz wird zu Ihrem Problem.
Kleine Käufer haben keinen Einfluss. E Ink kümmert sich nicht um Ihre 500-Einheiten-Bestellung. Sie verkaufen Millionen Panels an Amazon. Ihr Unternehmen lebt oder stirbt auf der Grundlage von Allokationsentscheidungen für Kunden, die tausendmal so groß sind wie Sie.
Enterprise-/OEM-Stufe
Bei 10,000+ Einheiten pro Jahr verhandeln Sie direkt mit E-Ink-Vertriebsmitarbeitern oder autorisierten Produktionspartnern. Branchenschätzungen zufolge zahlen große OEMs10–15 US-Dollar für ein 6-Zoll-Panel-im Vergleich zu 30–60 $ im Einzelhandel. Mengenpreise sind real und die Lücke ist enorm.
Amazon, Kobo, Rakuten und große ESL-Anbieter wie Pricer und SES-imagotag sind auf dieser Ebene tätig. Sie verhandeln mehrjährige Verträge, garantierte Zuteilung, individuelle Spezifikationen und Preise, die einzelne Käufer nie sehen werden. Die Differenz zwischen Einzelhandelspreisen und Mengenpreisen kann mehr als 70 % betragen.
Diese Beziehungen gehen auch mit Verpflichtungen einher: Mengenverpflichtungen, Entwicklungspartnerschaften, manchmal auch Exklusivitätsfenster für neue Technologien. Wenn E Ink eine neue Panelgröße oder Farbtechnologie auf den Markt bringt, erhalten oft die großen OEMs den ersten Zugriff.
Wenn Sie versuchen, ein E-Reader-Unternehmen für Verbraucher zu gründen und mit der Kindle-Preisgestaltung zu konkurrieren, sollten Sie sich darüber im Klaren sein, dass Sie nicht nur mit der Marke und dem Ökosystem von Amazon konkurrieren. Sie konkurrieren mit deren Komponentenkosten, die wahrscheinlich 50–70 % niedriger sind als Ihre.
Sekundärmarkt
Es gibt auch einen Schattenmarkt für E-Ink-Panels, den die meisten Käufer nie in Betracht ziehen: recycelte und überschüssige Komponenten. Zu den Quellen gehören recycelte Kindles und Kobos (die Bildschirme halten oft länger als die Geräte), stillgelegte elektronische Regaletikettensysteme (Läden rüsten alte Hardware auf und entsorgen sie), überschüssige Lagerbestände aus abgebrochenen Projekten und Produktionsüberschreitungen.
Die Preise laufen30–50 % der Kosten für ein neues Panel. Ein 6-Zoll-Panel, das neu 40 US-Dollar kostet, könnte bei einem Recycler für 15 bis 20 US-Dollar erhältlich sein.
Die Kompromisse-sind erheblich. Keine Garantie-Wenn das Panel defekt ist, zahlen Sie den Verlust. Potenzielle Verschlechterung-e-E-Ink-Panels können im Laufe der Zeit und bei der Nutzung zu festsitzenden Pixeln oder ungleichmäßigem Kontrast führen. Unbekannter Verlauf-Sie wissen nicht, wie viele Aktualisierungszyklen das Panel durchlaufen hat oder wie es gespeichert wurde.
Am wichtigsten ist, dass recycelte Panels eine individuelle Treiberentwicklung erfordern. Sie erhalten kein ordentliches Entwicklungskit mit Dokumentation. Sie erhalten ein leeres Panel, möglicherweise mit einem Flachbandstecker, und müssen die Pinbelegung, die Treiberwellenformen und die Initialisierungssequenzen selbst herausfinden.
Dieser Markt ist nur für erfahrene Hardwareentwickler mit Oszilloskopen, Geduld und Fehlertoleranz geeignet. Es ist nichts für Bastler, die ihr erstes E-Paper-Projekt erstellen.
Preise für fertige Produkte
Nackte Panels sind eine Sache. Die meisten Verbraucher kaufen tatsächlich fertige Geräte, und der Preis spiegelt weit mehr als nur die Panelkosten wider.
Ein fertiger E-Reader oder E-Note-Gerät umfasst das E-Ink-Panel, aber auch: einen Prozessor (normalerweise ARM-basiert), RAM und Speicher, Batterie, Touch-Schicht (kapazitiv oder elektromagnetisch), Frontlichtsystem, Kunststoff- oder Aluminiumgehäuse, Tasten und Anschlüsse, Softwareentwicklung, behördliche Zertifizierung, Verpackung und Gewinnspannen für Hersteller und Einzelhändler.
Die Panelkosten könnten ausschlaggebend sein20–40 % der Stücklistefür ein Verbrauchergerät. Alles andere summiert sich.

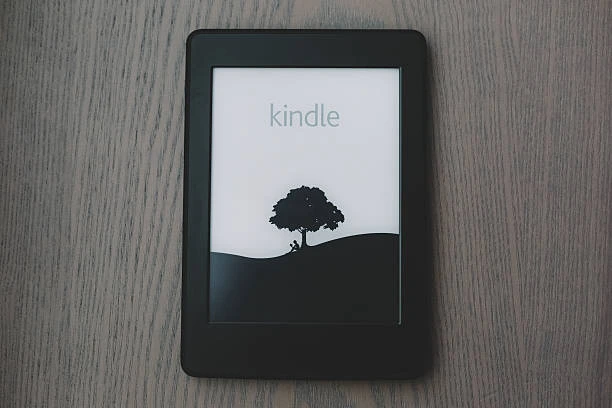

E-Leser (100–280 $)
Der Kindle Paperwhite und Kobo Clara belegen dieBereich zwischen 100 und 180 US-Dollarfür einfache monochrome 6-Zoll-E--Reader. Premium-Funktionen-warme Beleuchtung, größerer Stauraum, Wasserdichtigkeit-drängen in die obere Preisklasse. Farb-E-Reader wie der Kobo Libra Color sind in der Welt angekommenBereich zwischen 200 und 280 US-Dollar, mit Kaleido-Technologie. Der Aufpreis von etwa 100 US-Dollar gegenüber monochromen Äquivalenten spiegelt sowohl den Anstieg der Panelkosten als auch den Neuheitsfaktor wider.
Bei diesen Preisen sind E-Reader für die meisten Leser wirklich erschwinglich geworden. Ein Kindle Paperwhite kostet weniger als ein Dutzend Hardcover-Bücher. Das Wertversprechen ist klar, auch wenn e-ink im Vergleich zum LCD höher liegt.

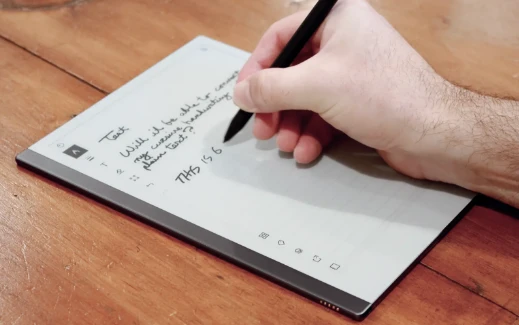

E-Note-Tablets (400–900 $)
Hier steigen die Preise für E-Note-Tablets dramatisch an. Der reMarkable 2 kostet rund$450. Die Boox Note Air-Serie läuft$400–$500. Supernote-Geräte besetzen ein ähnliches Gebiet. Mit einer Größe von 10,3 Zoll handelt es sich hierbei um professionelle Werkzeuge, die sich an Notiz{3}schreiber, Akademiker und Geschäftsanwender richten, die ein Schreiberlebnis wie auf Papier- wünschen.
Das Wertversprechen ist hier weniger offensichtlich. Ein 450-Dollar-e{2}}Note-Tablet konkurriert mit einem 329-Dollar-Basis-iPad, das alles kann, was das e{4}}Note kann, und darüber hinaus Millionen anderer Dinge. Käufer von E-Notizen zahlen vor allem für das papierähnliche Erlebnis, die ablenkungsfreie-Umgebung und die geringere Belastung der Augen.
Großformatige E-Notizen im Format 13,3-in die hineingeschoben werdenBereich zwischen 550 und 800 US-Dollar. Farbversionen-mit Galerie 3 können darüber hinausgehen$900. Zu diesen Preisen kaufen Sie ein Spezialtool für spezielle Arbeitsabläufe. Der Markt ist klein, aber engagiert.
E-Tintenmonitore (500–2.500 $)
E-Ink-Monitore stellen das extremste Preis--Wert--Verhältnis auf dem gesamten Markt dar. Das 10,3 Zoll große Dasung Paperlike 103 kostet$500–$800. Dies ist ein sekundärer Monitor in der Größe eines großen Tablets, der sich zum Anzeigen von Dokumenten oder Referenzmaterial eignet, während auf einem primären Bildschirm gearbeitet wird. Es laufen die 13,3-Zoll-Monitore von Boox (Mira-Serie) und Dasung (HD-FT).$800–$1,200. Bei dieser Größe können Sie problemlos vollständige Dokumente lesen, Texte bearbeiten oder Websites durchsuchen-sofern Sie die Bildwiederholfrequenz vertragen.
Die 25,3-Zoll-Desktop-Monitore sind das Flaggschiff: Dasung Paperlike 253 at$2,250, Boox Mira Pro zu ähnlichen Preisen, Farbversionen tendieren dazu$2,500.

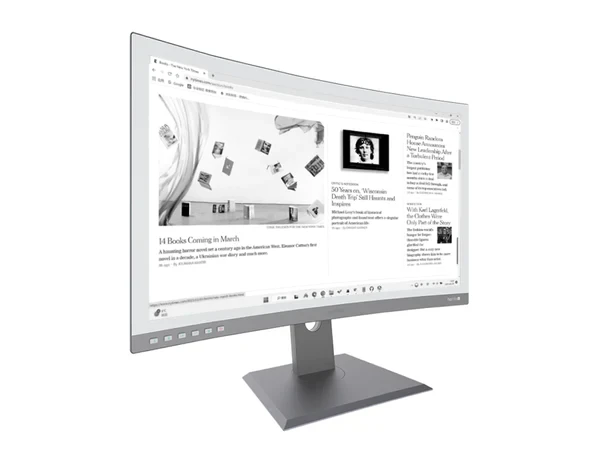

Mit 2.250 US-Dollar kann man auf dem Display-Markt viel kaufen. Ein 32-Zoll-4K-OLED-Monitor mit 120-Hz-Bildwiederholfrequenz, HDR-Unterstützung und Millionen von Farben: etwa 900 US-Dollar. Ein professioneller 27-Zoll-Fotobearbeitungsmonitor mit werkseitiger Farbkalibrierung: etwa 700 US-Dollar. Ein 49-Zoll-Ultrawide-Curved-Gaming-Monitor: etwa 800 US-Dollar.
Für den Preis eines 25,3-Zoll-E-Ink-Monitors könnten Sie zwei professionelle OLEDs kaufen und Geld übrig haben.
E-ink-Monitore konkurrieren nicht im Preis. Sie konkurrieren nicht um Funktionen. Sie verkaufen an Käufer mit besonderen Bedürfnissen -Reduzierung der Augenbelastung, papierähnliche Ästhetik, Eliminierung von Blendeffekten-die buchstäblich keine Alternativen haben. Das wissen die Hersteller. Die Preise spiegeln es wider.
Die versteckten Kosten, von denen Ihnen niemand etwas sagt
Wenn Sie ein Produkt mit E--Tinte-bauen und kein fertiges Gerät kaufen, sondern etwas Neues entwickeln-, ist der Panelpreis nur der Anfang.
Treiberelektronik
Raw E-Ink-Panels akzeptieren keine einfachen digitalen Eingaben. Sie erfordern Controller-Boards, die in der Lage sind, komplexe Wellenformen-präzis getaktete Spannungssequenzen zu erzeugen, die geladene Pigmentpartikel innerhalb der Mikrokapseln bewegen. Es gibt Standard-Controller--. Der IT8951 ist für größere Panels üblich. Verschiedene Controller von Good Display und Waveshare bewältigen kleinere Größen. Diese fügen hinzu$10–$50je nach Auflösung und Ausstattung in Ihre Stückliste aufgenommen. Die Entwicklung benutzerdefinierter Treiber-wenn Sie spezifische Funktionen, geringere Stückkosten oder kleinere Formfaktoren benötigen-erhöht die Entwicklungszeit um mehrere Wochen. Sie benötigen Hardware-Ingenieure, die sich mit Hochspannung-, Timing-Einschränkungen und EMI-Management auskennen. Dieses Fachwissen ist nicht üblich.
Wellenformentwicklung
Und dann gibt es noch die Wellenformoptimierung-Das ist der Teil, der die Leute wirklich begeistert. E-Ink-Displays schalten Pixel nicht einfach ein und aus. Bei jeder Aktualisierung handelt es sich um eine sorgfältig kalibrierte Folge von Spannungsimpulsen, die den vorherigen Pixelzustand, den gewünschten neuen Zustand, die Temperatur und die gewünschte Bildqualität berücksichtigen müssen.
Diese Wellenform-Nachschlagetabellen sind das Geheimnis der E-Ink-Anzeigequalität. Gute Wellenformen erzeugen gestochen scharfen Text mit minimalen Geisterbildern. Schlechte Wellenformen führen zu unscharfen Bildern, sichtbaren Artefakten und vorzeitigem Pixelverschleiß.
Die Wellenformentwicklung ist nicht dokumentiert.Es gibt keine öffentliche Spezifikation. Es gibt kein standardisiertes Format. Dies ist eine dunkle Kunst, die durch Versuch und Irrtum, geräteintensive Charakterisierung- und manchmal teure Beratungsaufträge mit E Ink oder autorisierten Partnern erworben wird.
Unternehmen wie Good Display und Waveshare bieten mit ihren Entwicklungskits vor-abgestimmte Wellenformen an. Dies eignet sich gut für die Prototypenerstellung und die-Kleinserienproduktion. Benutzerdefinierte Implementierungen-unterschiedliche Betriebsbedingungen, verschiedene Panel-Varianten, optimierte Aktualisierungsmodi-erfordern ein Reverse Engineering bestehender Wellenformen oder die Entwicklung neuer Wellenformen von Grund auf.
Budgetieren Sie entsprechend.
Berühren Sie Integration
Die meisten E-Ink-Geräte für Privatanwender verfügen über eine Berührungseingabe, entweder kapazitiv (Fingerberührung) oder elektromagnetisch (Stift, Wacom oder ähnliche Digitalisierungstechnologie). Touch-Layer sind nicht im Preis für das Basispanel enthalten. Dabei handelt es sich um separate Komponenten, die mit dem Display verbunden, kalibriert und in Ihre Software integriert werden müssen. Kapazitive Touch-Integration fügt hinzu20–30%zu den Panelkosten. Aus einem 50-Dollar-Panel werden mit Touch 60–65 US-Dollar. Die Integration eines elektromagnetischen Digitalisierers-erforderlich für eine präzise Stifteingabe in E--Note-Anwendungen- bringt ähnliche, manchmal sogar höhere Prämien mit sich.

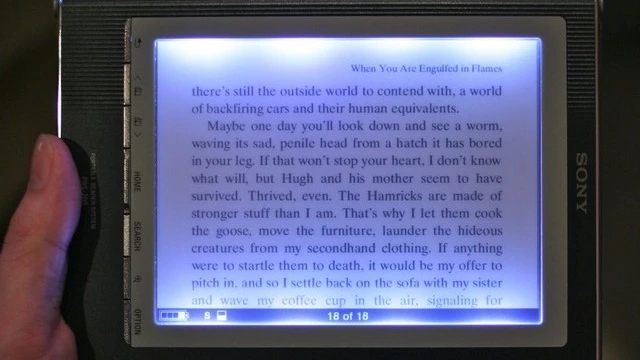

Frontlichtsysteme
E-Ink-Displays reflektieren. Sie sehen bei Umgebungslicht großartig aus, werden aber bei Dunkelheit unbrauchbar. Die meisten Verbrauchergeräte verfügen über eine Frontbeleuchtung, um dieser Einschränkung entgegenzuwirken. Frontlichtsysteme verwenden am Rand angebrachte LEDs und Lichtleiter, um die Beleuchtung über die Anzeigeoberfläche zu verteilen. Gut gestaltete Frontleuchten sind im ausgeschalteten Zustand unsichtbar und sorgen im aktiven Zustand für eine gleichmäßige Beleuchtung. Schlecht gestaltete Frontleuchten erzeugen sichtbare Hotspots, ungleichmäßige Helligkeit und störende Blendung. Frontlichtmodule hinzufügen$5–$20pro Einheit, abhängig von Qualität und Funktionen wie der Farbtemperaturanpassung. Die Designintegration-um sicherzustellen, dass der Lichtleiter ordnungsgemäß mit dem Display verbunden ist, ohne die optische Qualität zu beeinträchtigen-erfordert zusätzliche technische Maßnahmen.
Risiko der Lieferkette
Die vielleicht bedeutendsten versteckten Kosten:Single-Quellenabhängigkeit. E Ink Holdings ist Ihr einziger Lieferant für elektrophoretische Displays. Wenn sie ein Produktionsproblem haben, haben Sie ein Produktionsproblem. Wenn ihre Preise steigen, sinken Ihre Margen. Wenn die Nachfrage größerer Kunden (Amazon, große ESL-Anbieter) das verfügbare Kontingent verbraucht, werden Ihre Bestellungen zurückgedrängt.
Es gibt keinen Rückfall. Es gibt keine zweite Quelle. Es gibt keinen alternativen Lieferanten, den Sie bei einem Mangel qualifizieren könnten.
Umsichtige Hardware-Unternehmen bauen Beziehungen zu mehreren Lieferanten für kritische Komponenten auf. Mit e-ink ist das unmöglich. Ihre Lieferkette weist einen einzigen Fehlerpunkt auf, der von einem Unternehmen kontrolliert wird, dessen Interessen möglicherweise nicht mit Ihren übereinstimmen.
Was als nächstes passiert
Die Zukunft vorherzusagen ist gefährlich. Die Zukunft eines von einem Monopol-kontrollierten Marktes vorherzusagen, gilt in zweifacher Hinsicht. Bestimmte Trends scheinen jedoch wahrscheinlich.
Nahe-Laufzeit (1–2 Jahre)
In den nächsten ein bis zwei Jahren werden die Preise für Farbpanels langsam sinken, da die Produktion von Kaleido 3 wächst. Die Technologie ist ausgereift genug für die Massenproduktion und der Wettbewerb unter den Geräteherstellern dürfte für einen gewissen Preisdruck sorgen. Großformatige Displays über 25 Zoll werden künftig in größeren Stückzahlen produziert. Bei den derzeit auf dem Markt erhältlichen 25,3-Zoll-Monitoren handelt es sich im Wesentlichen um handgefertigte Premium-Produkte. Wenn die Produktion standardisiert wird, könnten die Preise um 10–20 % sinken. Der Markt für elektronische Regaletiketten wächst weiterhin rasant und steigert die Gesamtnachfrage nach E-Ink-Panels. Dies sind gute Nachrichten für die Zukunft der Technologie, obwohl das ESL-Wachstum in erster Linie der Produktion kleiner Panels zugutekommt und nicht verbraucherorientierten Größen.
In diesem Zeitraum sind keine nennenswerten Preisstörungen zu erwarten. Das Monopol von E Ink bleibt gesichert. Es dauert Jahre, bis Investitionen in die Fertigung realisiert werden. Kurzfristig stellt nichts eine Bedrohung für den Status quo dar.
Mittelfristig-(3–5 Jahre)
Im nächsten Jahr werden drei weitere Kernpatente auslaufen, was theoretisch Chancen für den Wettbewerb eröffnen würde. Ob jemand diese Möglichkeiten nutzen wird, bleibt ungewiss.
Chinesische Konkurrentenstellen die realistischste Bedrohung für die Dominanz von E Ink dar. Guangzhou OED entwickelt seit Jahren elektrophoretische Technologie mit begrenztem kommerziellen Erfolg. BOE-der weltgrößte Displayhersteller-hat in DES-Technologie (Digital Electrophoretic System) investiert, die potenziell mit den Angeboten von E Ink konkurrieren könnte.
Wenn diese Konkurrenten kommerziell rentabel werden, könnten die Preise um 20–30 % sinken, da die Gerätehersteller an Verhandlungsmacht gewinnen. Der Wettbewerb muss nicht die Mehrheit am Markt erobern, um die Preisgestaltung zu beeinflussen. Die bloße Existenz einer glaubwürdigen Alternative verändert die Verhandlungsdynamik.
Die Kosten für flexibles E--Papier sollten mit zunehmender Reife der Herstellungsprozesse sinken. Flexible Panels erzielen derzeit erhebliche Vorteile gegenüber Displays mit starrer Glasrückseite-. Diese Prämien können mit steigender Produktion sinken.
Unbekannte Variablen
Aber niemand kann vorhersagen:Werden BOE oder andere Display-Giganten ernsthaft in die Elektrophorese-Technologie investieren?BOE verfügt über die Produktionskapazität, das technische Talent und die finanziellen Ressourcen, um E Ink direkt herauszufordern. Aber E-Paper ist nach den Maßstäben von BOE ein winziger Markt. Ein Markt von 1 Milliarde US-Dollar ist ein Rundungsfehler für ein Unternehmen mit einem Jahresumsatz von 30+ Milliarden US-Dollar. Der strategische Grund für massive Investitionen ist unklar.
Werden alternative Technologien kommerziellen Erfolg haben?Cholesterisches LCD bietet einige E-{0}}Papier-ähnliche Eigenschaften (bistabil, reflektierend) bei potenziell niedrigeren Herstellungskosten. Electrowetting-Displays versprachen viel, lieferten aber kommerziell wenig. Möglicherweise entstehen neue Technologien. Ob irgendjemand mit der Kombination der Eigenschaften von E-ink-Kontrast, Bistabilität, Betrachtungswinkel und Flexibilität- mithalten kann, bleibt abzuwarten.
Wird E Ink präventiv die Preise senken, um seinen Marktanteil zu verteidigen?Monopolisten, die potenzieller Konkurrenz ausgesetzt sind, senken manchmal strategisch die Preise und nehmen niedrigere Margen in Kauf, um potenzielle Konkurrenten von Investitionen abzuhalten. E Ink könnte die Preise um 20–30 % senken und profitabel bleiben. Würden sie ihre Marge opfern, um das Monopol aufrechtzuerhalten? Die Entscheidung ist nicht rein wirtschaftlicher Natur-Sie beinhaltet Spieltheorie, Unternehmensstrategie und Einschätzungen von Wettbewerbsbedrohungen, die Außenstehende nicht beurteilen können.
Werden Apple, Samsung oder andere große Player auf den Markt kommen?Ein großes Unternehmen der Unterhaltungselektronik, das seriöse E-{0}Ink-Produkte entwickelt, könnte die gesamte Lieferkette umgestalten. Über Apples Interesse an E-Paper wird seit Jahren gemunkelt, ohne dass sich etwas beweisen lässt. Samsung verfügt über das Know-how in der Display-Herstellung, um bei entsprechender Motivation direkt mit E Ink zu konkurrieren. Keiner von beiden hat bedeutende Schritte in diese Richtung unternommen.
Die ehrliche Einschätzung: Niemand weiß es. Das wahrscheinlichste Ergebnis ist eine fortgesetzte allmähliche Entwicklung-langsam sinkende Preise, eine langsame Verbesserung der Technologie, eine langsame Ausweitung der Anwendungen-und keine dramatischen Störungen. Aber wenn es zu Störungen kommt, könnte es schnell kommen.
Die Preise für E-Ink-Displays werden nicht durch die Komplexität der Herstellung, die Materialkosten oder den technologischen Fortschritt bestimmt. Es wird durch die Marktstruktur bestimmt.
Ein Unternehmen kontrolliert die Versorgung. Patente blockieren den Wettbewerb. Der Markt ist zu klein, um gut-finanzierte Herausforderer anzuziehen. Die Preise bleiben hoch, weil nichts sie zu niedrigeren Preisen zwingt.
Für Käufer ergibt sich daraus eine einfache Rechnung:
Unter 50 $bietet Ihnen kleine Entwicklungsmodule-2,9" bis 5,8"-für Prototyping, IoT-Projekte und Lernen. In dieser Preisklasse ist E-Tinte trotz des Aufpreises gegenüber LCD für Hobbyprojekte sinnvoll. Die einzigartigen Eigenschaften-Papier-wie Aussehen, Bistabilität, Lesbarkeit bei Tageslicht rechtfertigen die Kosten für entsprechende Anwendungen.
$100–$300deckt Consumer-E-Reader und einfache E-Note-Geräte ab. Der 6--Zoll-E-Reader-Markt hat eine echte Reife und angemessene Preise erreicht. Wenn Sie ein spezielles Lesegerät wünschen, ist das Wertversprechen solide.
$400–$800kauft professionelle E-Note-Tablets und kleine E-Ink-Monitore. Sie zahlen erhebliche Prämien für papierähnliche Schreiberlebnisse und die Reduzierung der Augenbelastung{4}. Dabei handelt es sich um Tools für bestimmte Arbeitsabläufe, nicht um Allzweckgeräte.
$1,500–$2,500ist das Gebiet des Desktop-E--Ink-Monitors. Käufer dieser Stufe haben spezifische Bedürfnisse-ernsthafte Augenprobleme, besondere ästhetische Vorlieben, professionelle Anwendungen, die papierähnliche Displays erfordern-und keine Alternativen. Die Preise spiegeln die Eigennachfrage wider.
3.000 $ und mehrsteht für spezialisierte großformatige Displays, kundenspezifische Industrieanwendungen und Digital-Signage-Lösungen. Hierbei handelt es sich um Unternehmenskäufe mit Unternehmensbudgets, die über B2B-Kanäle ausgehandelt werden.
Diese Preise sind nicht fair. Sie sind nicht effizient. Sie spiegeln die Herstellungskosten der zugrunde liegenden Technologie nicht in angemessenem Umfang wider. Es handelt sich lediglich um die Kosten für den Einkauf bei einem Monopol auf einem Markt, auf dem noch niemand eine brauchbare Alternative geschaffen hat.
Die Frage ist nicht, ob E-Ink-Displays teuer sind. Das sind sie unbestreitbar.
Die Frage ist, ob irgendjemand die Kontrolle von E Ink Holdings auf dem Markt brechen wird, bevor die Technologie obsolet wird -durch eine zukünftige Anzeigetechnologie ersetzt wird, die die Vorteile von E-Paper ohne seine Einschränkungen und ohne seine Monopolpreise bietet.
