Diese Fehler haben Muster und die meisten sind innerhalb von 30 Minuten oder weniger diagnostizierbar. Dieser Leitfaden orientiert sich daran, wie die Fehlerbehebung tatsächlich funktioniert: Beginnen Sie mit dem, was Sie auf dem Bildschirm sehen können, und arbeiten Sie sich dann rückwärts bis zur Ursache vor. Ob Sie pflegenkommerzielle LCD-BildschirmeIm Einzelhandel, beim Betrieb von Panels in öffentlichen Kiosken oder beim Debuggen eingebetteter Hardware während der Entwicklung ist der Diagnoseprozess derselbe.
Kurzreferenz zu den Symptomen
Verwenden Sie diese Tabelle als ersten Filter. Mehrere Ursachen können dasselbe Symptom hervorrufen. Betrachten Sie es daher als eine erste Richtung, nicht als eine endgültige Antwort.
| Symptom | Höchstwahrscheinliche Ursache | Erste Aktion |
|---|---|---|
| Völlig dunkler Bildschirm, keine Hintergrundbeleuchtung | Stromausfall oder durchgebrannte Sicherung | Messen Sie die Eingangsspannung an den Modulpins |
| Bildschirm an, aber sehr dunkel | Beeinträchtigung der Hintergrundbeleuchtung oder fehlerhaftes LED-Array | Testen Sie den Schaltkreis der Hintergrundbeleuchtung unabhängig |
| Schwaches Bild nur mit Taschenlampe sichtbar | Hintergrundbeleuchtungsfehler - Panel selbst ist funktionsfähig | Überprüfen Sie die LED-Streifen und den Treiberschaltkreis |
| Flackerndes oder blinkendes Display | Loses Flachbandkabel oder instabile Versorgungsspannung | Schließen Sie alle Anschlüsse neu an. Überprüfen Sie die Welligkeit der Versorgung |
| Vertikale oder horizontale Linien auf dem Bildschirm | Rissiges Substrat oder Treiber-IC-Fehler | Sichtprüfung; Treiberplatine tauschen |
| Verschlüsselte oder fehlende Zeichen | Protokollkonflikt oder Firmware-Fehler | Überprüfen Sie die Kommunikationseinstellungen anhand des Datenblatts |
| Weißer Bildschirm ohne Inhalt | Initialisierungsfehler oder Signalverlust | Überprüfen Sie die Protokollkonfiguration. Bestätigen Sie den Reset-Zeitpunkt |
| Permanentes Geisterbild oder Einbrennen- | Statisches Bild auf dem alternden Panel zu lange | Ein- und Ausschalten; Führen Sie das Pixel-Refresh-Testmuster aus |
| Berührungseingabe wird nicht registriert | Beschädigtes Touchkabel oder beschädigte Firmware | Flachbandkabel prüfen; re-Flash-Touch-Controller |
| Zufällige Resets oder Aus- und Wiedereinschalten | Spannungsspitze oder unzureichende Stromkapazität | Versorgung mit Oszilloskop messen; Überspannungsschutz hinzufügen |
Was verursacht eigentlich Ausfälle von LCD-Modulen?
Verschlechterung der Hintergrundbeleuchtung
Die Hintergrundbeleuchtung ist der häufigste Fehler einzelner-Komponenten in LCD-Modulen. LED-Arrays werden im Laufe ihrer Lebensdauer allmählich dunkler. - Hersteller qualifizieren Produkte dagegenJEDEC-Standards für Halbleiterzuverlässigkeitstestsund die bewertete Lebensdauer variiert erheblich zwischen Verbraucher--- und Industrie--Panels. Beziehen Sie sich für die Nennlebensdauer unter Ihren Betriebsbedingungen immer auf das Datenblatt Ihres spezifischen Moduls und nicht auf eine generische Branchenangabe.
Ein Display mit verschlechterter Hintergrundbeleuchtung besteht die elektrischen Prüfungen immer noch. Das Panel funktioniert -, es kann bei normalem Umgebungslicht einfach kein lesbares Bild erzeugen. Wenn der Bildschirm in einem dunklen Raum akzeptabel aussieht, bei hellem Bürolicht oder im Freien jedoch nahezu unsichtbar wird, sollten Sie als Erstes die Hintergrundbeleuchtung testen.
⚠️ Häufiger Fehler:Kompensieren Sie eine schwächer werdende Hintergrundbeleuchtung, indem Sie die Helligkeit auf das Maximum erhöhen. Dies beschleunigt den LED-Verschleiß und verkürzt die verbleibende Nutzungsdauer einer bereits-verschlechternden Komponente. Durch die Auswahl von Hardware mit angemessenem Helligkeitsspielraum von Anfang an wird das Problem vollständig vermieden - Sehen Sie, was sich auszeichnetkommerzielle -LCD-Moduleaus verbrauchertauglichen-Alternativen.
Probleme mit Steckern und Kabeln
Flachbandkabel, Zebra-Stecker und Lötverbindungen verschlechtern sich durch Vibration, Temperaturwechsel und wiederholtes Biegen. Der Fehlermodus tritt fast immer sporadisch auf: Flackern bei bestimmten Ausrichtungen, heruntergefallene Anzeigesegmente bei Vibration oder ein Bildschirm, der beim Start funktioniert, bei Betriebstemperatur jedoch ausfällt. Durch das erneute Anschließen jedes Steckverbinders vor der Bestellung von Teilen lässt sich ein erheblicher Teil der Reklamationen vor Ort ohne Kosten lösen.
Umweltstress
Kälte verlangsamt die Reaktion des Flüssigkristalls; Hitze beschleunigt die Alterung des Polarisators und die Delaminierung des Klebstoffs; Feuchtigkeit korrodiert die Elektroden von innen und führt zu fehlenden Anzeigesegmenten, die sich im Laufe der Wochen allmählich verschlechtern. Geben Sie immer die Worst--Case-Bedingungen an, nicht die durchschnittlichen. Für Anwendungen in anspruchsvollen Umgebungen,integrierte LCD-Anzeigelösungen mit passenden UmweltbewertungenEs lohnt sich, sie vor dem Einsatz zu bewerten, nicht nach einem Feldausfall.
⚠️ Häufiger Fehler:Testen eines Displays unter Laborbedingungen und der Annahme, dass es im Freien, in einem Kühllager oder in der Nähe einer Feuchtigkeitsquelle die gleiche Leistung erbringt -, ohne zu überprüfen, ob die IP-Klasse und der Temperaturbereich des Moduls tatsächlich mit der Einsatzumgebung übereinstimmen.
Probleme mit der Stromversorgung und Treiberfehler
Spannungsspitzen führen zu sofortigen Schäden am Treiber-IC. Versorgungswelligkeit - Wechselstromrauschen auf der Gleichstromschiene - verursacht subtilere, kumulative Schäden: zufällige Zurücksetzungen, Bildrauschen und verkürzte LED-Lebensdauer. Informationen zur maximal zulässigen Welligkeitsspannung finden Sie im Datenblatt Ihres Moduls. Es gibt keinen universellen Schwellenwert, der für alle Paneltypen gilt.
Firmware-Fehler und Protokollinkongruenzen sind eine separate Kategorie, die Hardwarefehler überzeugend nachahmt. Ein weißer Bildschirm oder eine verschlüsselte Ausgabe nach einem Platinentausch oder einem Software-Update ist sehr oft ein Konfigurationsfehler und kein defektes Panel. Diese Unterscheidung ist wichtig, wennVergleich der LCD- und LED-Balkenbildschirmformate- verschiedene Technologien haben unterschiedliche Protokollverhalten und Fehlersignaturen.
Diagnoseprozess in sechs-Schritten
Arbeiten Sie diese der Reihe nach durch. Hören Sie auf, sobald Sie den Fehler identifiziert haben. - Unnötige Auslagerungen verschwenden Zeit und führen neue Variablen ein.
Schritt 1 -Sichtprüfung vor dem Einschalten-.Suchen Sie nach Rissen, Kondensation hinter der Platte, Brandflecken auf der Leiterplatte und verschobenen oder geknickten Flachbandkabeln. Wenn Sie körperliche Schäden feststellen, wenden Sie keinen Strom an. Eine kurzgeschlossene Verbindung kann kaskadierende Schäden verursachen, die weitaus teurer sind als der ursprüngliche Fehler.
Schritt 2 - Überprüfen Sie die Eingangsspannung.Verwenden Sie ein Multimeter an den Stromeingangspins des Moduls. Typische Nennspannungen für TFT-Panels sind 3,3 V, 5 V oder 12 V - Überprüfen Sie Ihr Datenblatt. Liegt der Messwert um mehr als 5 % außerhalb der Spezifikation, ist eine Untersuchung erforderlich. Fügen Sie bei zeitweise auftretenden Fehlern ein Oszilloskop hinzu, um die Welligkeit der Versorgung anhand der zulässigen Spezifikation im Datenblatt zu überprüfen.
Schritt 3 - Isolieren Sie die Hintergrundbeleuchtung.Richten Sie in einem dunklen Raum eine Taschenlampe schräg auf die Paneloberfläche. Wenn Sie ein schwaches Bild erkennen können, ist das Panel funktionsfähig und nur die Hintergrundbeleuchtung ist ausgefallen. Dieser einzelne Test eliminiert die Hälfte des Diagnosebaums in weniger als 10 Sekunden - und funktioniert genauso gutLCD-Anzeigen im Balkenformat-wie bei Standard-Rechteckplatten.
Schritt 4 - Tauschen Sie Kabel und Platinen methodisch aus.Laden Sie ein bekanntermaßen gutes Testmuster. Ersetzen Sie das Flachbandkabel durch ein geprüftes, funktionsfähiges Gerät. Wenn der Fehler auf das Kabel zurückzuführen ist, ist das Kabel das Problem. Bleibt es beim Brett, ist das Brett dran. Ersetzen Sie zuerst die kostengünstigste und am besten zugängliche Komponente.
Schritt 5 - Überprüfen Sie das Kommunikationsprotokoll.Ein weißer Bildschirm oder eine verstümmelte Ausgabe nach einem Platinentausch ist fast immer ein Konfigurationsfehler. Überprüfen Sie die Baudrate (UART), den SPI-Modus (CPOL/CPHA) oder die I2C-Adresse anhand des Datenblatts. Dieser Schritt erfasst einen unverhältnismäßig hohen Anteil an FehlernKiosk-Anzeigeumgebungenwo Module vor Ort ausgetauscht werden, oft aufgrund unvollständiger Dokumentation.
Schritt 6 - Reproduzieren Sie die Feldbedingungen auf der Bank.Ein Display, das im Labor funktioniert, aber beim Einsatz ausfällt, hat fast immer eine thermische oder vibrationsbedingte Ursache. Ein Steckverbinder, der bei 22 Grad nur marginal ist, kann sich bei 55 Grad vollständig öffnen. Wenden Sie während des Prüfstandstests kontrollierte Wärme an. - Ein Fehler, der oberhalb einer bestimmten Temperatur auftritt, identifiziert die Wärmeausdehnung direkt als Mechanismus.
Reparieren oder ersetzen? Ein Entscheidungsrahmen
Eine Reparatur macht dann SinnDer Fehler ist auf eine einzelne austauschbare Komponente beschränkt - ein Kabel, eine Hintergrundbeleuchtungsanordnung, ein Firmware-Update - das Modul ist Teil eines Systems, bei dem die Beschaffung eines Ersatzes erhebliche Ausfallzeiten oder Neukonstruktionen mit sich bringt und die Reparaturkosten deutlich geringer sind als bei einer neuen Einheit.
Ein Austausch ist sinnvoller, wennmehrere Symptome treten gleichzeitig auf. Schwache Hintergrundbeleuchtung, abgenutzte Anschlüsse und Geisterbilder sind ein zuverlässiger Indikator für das Ende der Lebensdauer und kein einzelner behebbarer Fehler. Ein Austausch ist auch dann sinnvoll, wenn ein aktuelles Modul bessere Spezifikationen bietet - höhere Helligkeit, breitere Betriebstemperatur, besserer Schutz vor eindringendem Wasser -, was den zukünftigen Wartungsaufwand verringern würde.
Bevor Sie sich für einen der beiden Wege entscheiden, gehen Sie diese fünf Fragen durch:
- Ist dies der erste Ausfall des Geräts oder ist es schon einmal ausgefallen?
- Ist der Fehler auf ein einzelnes, austauschbares Bauteil beschränkt?
- Bleiben die gesamten Reparaturkosten - Teile, Arbeit und Ausfallzeit - deutlich unter den Wiederbeschaffungskosten?
- Wird die reparierte Einheit realistischerweise den verbleibenden Wartungsbedarf des Systems überdauern?
- Bietet ein aktueller Ersatz deutlich bessere Spezifikationen für diese Anwendung?
Wenn drei oder mehr Antworten für eine Ersetzung sprechen, ist dies im Allgemeinen der klarere Weg. Durchsuchen Sie die vollständige SeiteProduktpaletteoderSprechen Sie mit einem Spezialistenüber die Beschaffung. Für Einzelhandels- und Beschilderungskontexte,Benutzerdefinierte LCD-Konfigurationen für die Beschilderung im Einzelhandelliefern oft bessere langfristige-Wirtschaftswerte als ein direkter -gegen-ähnlicher Tausch.
Vorbeugende Wartung
- Umweltkontrollen:Stellen Sie es innerhalb des Nenntemperatur- und Luftfeuchtigkeitsbereichs des Moduls bereit und nutzen Sie für die Planung die Worst-{0}Case-Bedingungen. In Umgebungen mit hoher-Luftfeuchtigkeit sind versiegelte Gehäuse mit verifizierten IP-Schutzarten eine Voraussetzung und keine Vorsichtsmaßnahme.
- Energieverwaltung:Verwenden Sie regulierte Netzteile mit Hardware-Überspannungsschutz. Vermeiden Sie es, die Hintergrundbeleuchtung dauerhaft mit maximaler Helligkeit laufen zu lassen. - Die adaptive Helligkeitssteuerung reduziert den LED-Verschleiß ohne sichtbare Auswirkungen auf die Benutzerfreundlichkeit.
- Geplante Inspektionen:Überprüfen Sie monatlich - den Sitz der Anschlüsse und achten Sie auf Kondensation. Führen Sie vierteljährlich - ein Diagnosetestmuster durch und überprüfen Sie die Versorgungsspannung unter Last. Jährlich - die Welligkeit der Versorgung prüfen und die optischen Schichten auf Delaminierung oder Alterung des Polarisators prüfen.

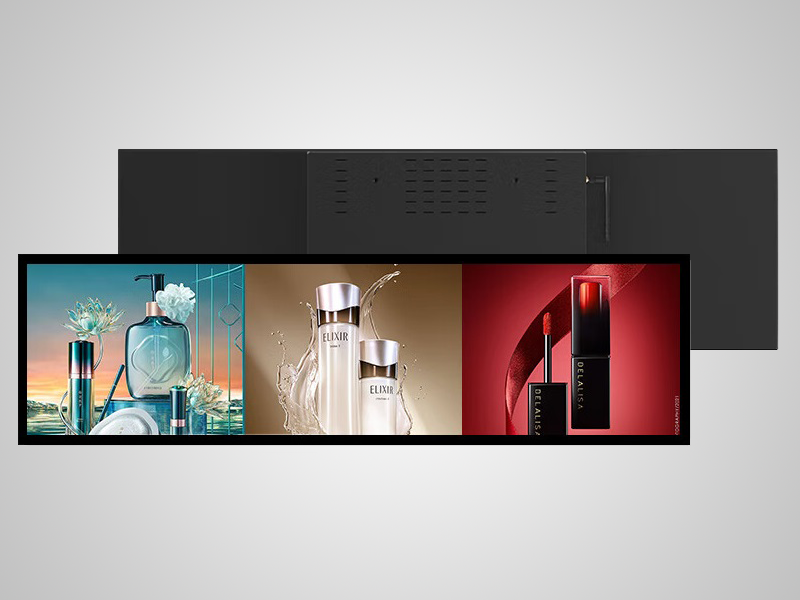

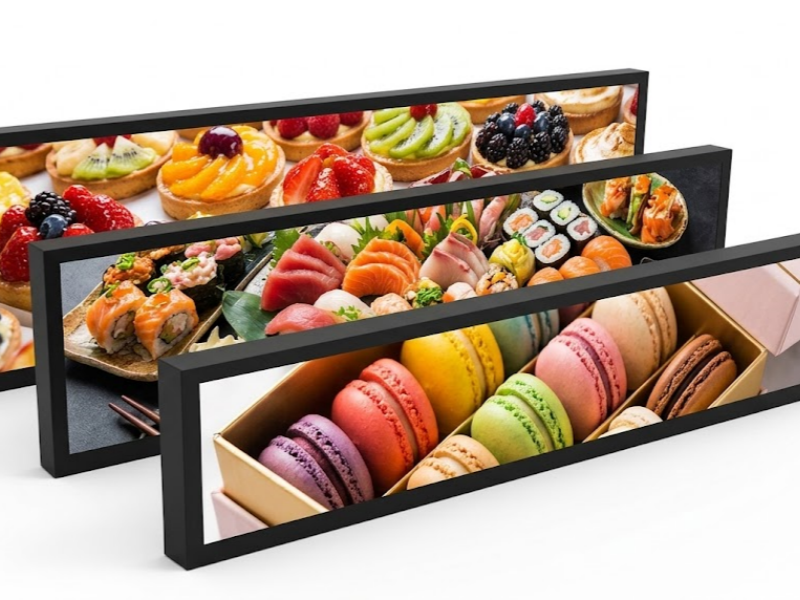

FürSelbstbedienungsterminal-Bei Bereitstellungen, die kontinuierlich in Umgebungen mit hohem {0}Verkehrsaufkommen ausgeführt werden, ist die vierteljährliche Überprüfung die -wertvollste einzelne Wartungsaktivität.Gestreckte LCD-Bildschirme, die in Supermarktumgebungen verwendet werdenSie sind besonderen Belastungen durch Feuchtigkeit und Reinigungschemikalien ausgesetzt, die mit Standardwartungsplänen möglicherweise nicht vollständig abgedeckt werden.
Häufig gestellte Fragen
Mein LCD zeigt einen weißen Bildschirm an - ist das Panel kaputt?
Nicht unbedingt. Ein weißer Bildschirm ist häufiger ein Kommunikations- oder Initialisierungsfehler als ein physischer Schaden. Überprüfen Sie die Protokollkonfiguration - Baudrate, SPI-Modus oder I2C-Adresse - anhand des Datenblatts des Moduls. Dies ist insbesondere nach einem Firmware-Update oder einem Platinentausch relevant, bei dem die Einstellungen möglicherweise nicht korrekt übertragen wurden.
Wie kann ich feststellen, ob die Hintergrundbeleuchtung oder das LCD-Panel ausgefallen ist?
Richten Sie in einem dunklen Raum eine Taschenlampe schräg auf die Bildschirmoberfläche. Wenn Sie ein blasses Bild sehen, erzeugt das Panel die Ausgabe ordnungsgemäß und nur die Hintergrundbeleuchtung ist ausgefallen. Unter einer Taschenlampe überhaupt kein Bild zu sehen bedeutet, dass der Fehler im Panel, der Treiberplatine oder dem Signalpfad zwischen ihnen liegt.
Kann ein flackerndes Display ohne Austausch des Moduls behoben werden?
In den meisten Fällen ja. Flackern wird am häufigsten durch ein loses Flachbandkabel, eine mangelhafte Lötstelle oder übermäßige Spannungsschwankungen verursacht. Durch Neuanschließen der Steckverbinder und Überprüfen der Stabilität der Versorgungsspannung unter Last lassen sich die meisten Flackerbeschwerden beheben, bevor Komponenten ausgetauscht werden müssen.
Ist es sicher, ein Display einzuschalten, das Feuchtigkeit ausgesetzt war?
Nein. Lassen Sie das Modul in einer Umgebung mit niedriger -Luftfeuchtigkeit vollständig trocknen, bevor Sie es an die Stromversorgung anschließen. Beim Einschalten eines nassen Displays besteht die Gefahr von Elektrodenkorrosion und Kurzschlüssen, die das Panel dauerhaft beschädigen können.
Warum funktioniert mein Display auf der Bank, versagt aber im Feld?
Intermittierende Feldausfälle-werden fast immer durch Wärmeausdehnung bei Betriebstemperatur, vibrationsbedingte Unterbrechungen-des Steckers oder Kondensation während des Startvorgangs verursacht. Reproduzieren Sie die tatsächliche Einsatzumgebung - Temperatur, Vibration, Luftfeuchtigkeit - während des Prüfstandstests. Hinweise zur Auswahl von Hardware, die anspruchsvollen Bedingungen besser gewachsen ist, finden Sie unterDiese Übersicht über leistungsstarke-LCD-Anzeigeoptionendeckt die wichtigsten Spezifikationsunterschiede ab.
Abschluss
Ausfälle von LCD-Modulen sind erkennbar, wenn Sie wissen, worauf Sie achten müssen. Ein dunkles Panel, ein flackernder Bildschirm, eine verstümmelte Ausgabe - – all das wird einer überschaubaren Liste wahrscheinlicher Ursachen zugeordnet, und ein strukturierter Diagnoseprozess findet den tatsächlichen Fehler schneller als der wahllose Austausch von Komponenten. Derselbe Prozess zeigt Ihnen auch deutlich, wann die Reparatur abgeschlossen ist und ein Austausch die richtige Lösung ist.
Wenn ein kürzlicher Fehler neue Hardware auf Ihre Agenda gesetzt hat, schauen Sie sich das anWie vergleichen sich moderne kommerzielle LCD-Bildschirme mit herkömmlichen Anzeigeoptionen?, odereine Anfrage stellenum Ihre spezifischen Anwendungsanforderungen zu besprechen.
