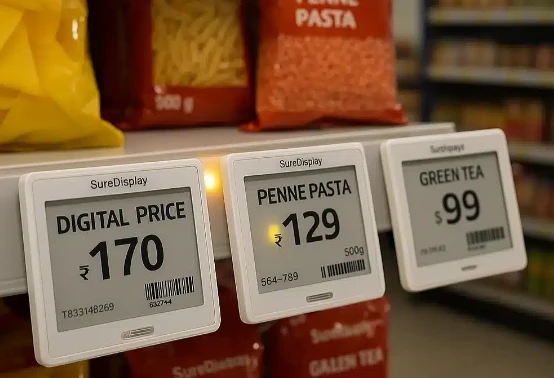

Folgendes verstehen die meisten Menschen über ESL nicht: Ein eigenständiger Bildschirm ist nichts. Im wahrsten Sinne des Wortes nutzlos. Du brauchst einNetzwerkihm Daten zu liefern,Softwareum ihm zu sagen, was angezeigt werden soll, undMenschendieses gesamte System in realen Geschäften bereitzustellen-das ist es, was eine „Lösung“ ausmacht. Das Terminal selbst ist ohne Netzwerk ein Baustein. Und was nützt es, wenn die Plattform sie nicht mit Daten versorgt?
Bei einem Projekt bestand ein Kunde darauf, Basisstationen in die Deckenpaneele einzubauen, weil er der Meinung war, dass es sauberer aussehe. Ihnen wurde gesagt, dass das Signal nicht gut durchdringen würde. Sie hörten nicht zu. Drei Wochen nach der Markteinführung zeigten die Hälfte der Etiketten im Tiefkühlbereich veraltete Preise an. Musste alles rausreißen und neu machen. Hat sie das Dreifache gekostet.RF-Planung ist wichtig.
Die Etiketten selbst

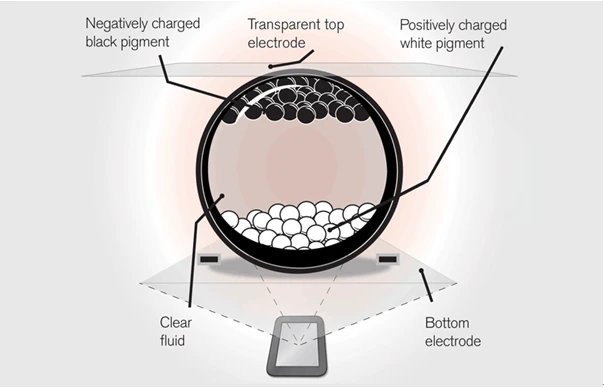

Warum E-Ink?
ESL-Terminals sind an E-ink-Bildschirme (E-ink) gebunden, und diese Wahl ist kein Zufall. So hat es ein Hardware-Ingenieur einmal erklärt: Stellen Sie sich winzige Kapseln vor, die mit schwarzen und weißen Partikeln gefüllt sind, die im Öl schwimmen. Belaste sie mit Elektrizität, die Partikel bewegen sich, ein Bild erscheint. Sobald sich das Bild gebildet hat, bleibt es einfach da. Den Strom abschalten, das macht nichts. Das Bild bleibt. Der Fachbegriff lautetbistabile Anzeigeoder so ähnlich.
Stromverbrauchwährend der statischen Anzeige ist praktisch nichts. Testdaten zeigen, dass ein 2,13-Zoll großes Schwarz--Etikett, das mit einer CR2450-Knopfbatterie betrieben wird und zweimal täglich aufgeladen wird, durchhält6 bis 8 Jahre. Selbst wenn die Aktualisierungshäufigkeit auf mehr als fünfmal täglich erhöht wird, sind das immer noch etwa vier Jahre.
Hinzu kommt, dass es kein Licht aussendet-es funktioniert, indem es Umgebungslicht reflektiert, genau wie Papier. Wissen Sie, wie LCD-Bildschirme bei direkter Sonneneinstrahlung völlig unleserlich werden? E-Tinte bleibt vollkommen klar. UndBetrachtungswinkelsind grundsätzlich kein-Problem. Kunden stehen nicht immer direkt vor dem Etikett, oder? Bei E-Tinte spielt das keine Rolle.
Was viele Menschen nicht wissen: Die Kerntechnologie für E-Ink-Bildschirme wird weltweit nahezu von einem Unternehmen monopolisiert.-Taiwans E Ink Corporation. Fast alle Bildschirme von ESL-Herstellern stammen von E Ink oder seinen autorisierten Partnern. Dieser strukturelle Faktor hat tiefgreifende Auswirkungen auf die Kosten- und Wettbewerbslandschaft der gesamten Branche.

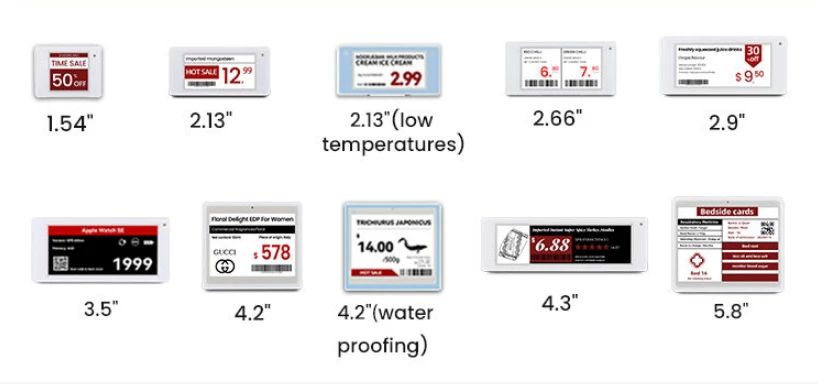

Größenoptionen
In Bezug auf die Größe-gibt es eine ziemlich große Bandbreite:
1,5 Zoll- regelmäßige Regalkanten für Produkte des täglichen Bedarfs
2,9, 4,2 Zoll- Artikel, die etwas mehr Informationen benötigen
6 Zoll- frische Produkte, Platz für Herkunft, Sorte, vielleicht ein QR-Code
7,5 Zoll und mehr- Endkappen und Kategorieüberschriften, manchmal bis zu 13 Zoll
Einige 13,3-Zoll-Modelle werden als Mini-Digitalschilder verwendet, allerdings beginnt ab diesem Zeitpunkt die Grenze zur Beschilderung zu verschwimmen.

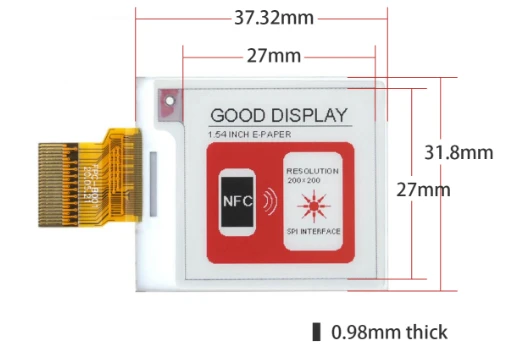

Farbkompromisse
Jetzt hat e-ink seine Grenzen. Die frühen Versionen waren nur schwarz-weiß. Dann fanden die Hersteller heraus, wie man ein hinzufügtdritte Farbe-normalerweise rot oder gelb-, was für Werbehinweise eine große Sache war. In jüngerer Zeit gab es einen Vorstoß in diese RichtungVollfarbdisplays-.
Hier ist der Kompromiss, und er ist bedeutsam:
| Typ | Aktualisierungszeit | Kosten (2,9 Zoll) |
|---|---|---|
| Schwarz-und-weiß | 1-2 Sekunden | Grundlinie |
| Drei-Farben | 10-15 Sekunden | ~2x |
| Voll-Farbe | 20+ Sekunden | 3-4x |
Das Ansehen einer Bildschirmaktualisierung mit drei-Farben ist ziemlich schmerzhaft. Daher bleiben die meisten Einzelhändler bei Schwarz-und-Weiß oder drei-Farben. In der Regel werden volle-Farben angezeigtKosmetikbereiche, Weinauslagen-Orte, an denen die visuelle Präsentation die Prämie wert ist.
Warum das überhaupt wichtig ist-Das eigentliche Problem
Eine regionale Supermarktkette in Zhejiang hat eine Berechnung durchgeführt: für eine ihrer Filialen mit42.000 Artikel, eine Aktionspreisänderung, die 15 % der benötigten Produkte betrifft8 Mitarbeiter arbeiten fast 6 Stundenum alle Etikettenänderungen abzuschließen. Bevor die Etikettenänderungen abgeschlossen waren, stellte ein beträchtlicher Teil der Kunden fest, dass die Preise nicht mit den Preisen an der Kasse übereinstimmten. Ihre internen Prüfdaten zeigten, dass die Fehlerquote bei Papierpreisschildern bei etwa 100 % lag3.2%-etwa 3 von 100 Produkten weisen einen falschen Preis auf.
Eine falsche Preisgestaltung führt zu einer Reihe von Problemen:
Kunden stellen an der Kasse fest, dass der Preis vom Regalpreis abweicht-sehr schlechte Erfahrung
Vielerorts kann es zu Verstößen kommenGeldstrafen
Werbestrategien können nicht wie geplant umgesetzt werden
Ausverkaufsartikel verpassen ihr optimales Verkaufsfenster
ESL ist im Wesentlichen einBrücke. Im traditionellen Einzelhandel existieren „der Preis im System“ und „der Preis im Regal“ als zwei unabhängige Dinge. Wenn das System einen Preis ändert, wird das Regal nicht automatisch aktualisiert-Jemand muss es ändern. Dieser „jemand“ ist der Engpass bei der Informationsübertragung-und verursacht Verzögerungen, Fehler und Kosten. ESL nutzt Technologie, um diesen Engpass zu beseitigen, sodass die Daten ohne manuelle Weiterleitung direkt zu den Regalterminals fließen können.
Da die menschliche Arbeit der Engpass ist, sollten Sie sie durch Technologie ersetzen. Sobald sich Daten im System ändern, werden die Etiketten über das Netzwerk weitergeleitet und die Etiketten werden automatisch aktualisiert. Kein Gang zu den Regalen, kein Papier, kein Drucken.Die Verzögerung wird von Stunden auf Minuten verkürzt, die Fehlerquote sinkt von mehreren Prozent auf nahezu Null, die Arbeitskosten sinken deutlich.
Wenn Preisaktualisierungen kein Engpass mehr darstellen, eröffnen sich neue Möglichkeiten.Dynamische Preisgestaltungwird möglich. Online- und Offline-Preise können in Echtzeit-synchronisiert werden. Werbemaßnahmen können sekundengenau ihre Wirkung entfalten. Das ist der wahre Wert.

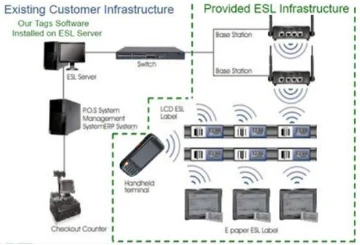

Das Kommunikationsstück
Etiketten sind Hände, Basisstationen sind Nerven, die für die Übermittlung von Anweisungen vom Gehirn (Plattform) an jede Hand verantwortlich sind.
Basisstationensind in der Regel flach, kastenförmig-, ähnlich groß wie Heimrouter, und werden an Decken, Regalen oder Wänden installiert. Jede Basisstation deckt einen Bereich ab10 bis 50 Meter, abhängig vom Kommunikationsprotokoll, der Sendeleistung und den Umgebungseinflüssen. Typischerweise wird ein Standard-Supermarkt mit einer Fläche von 3.000 Quadratmetern eingesetzt45 bis 60 Basisstationen, wobei der Frischkühlbereich aufgrund von Signalabschirmungsproblemen eine dichtere Aufstellung erfordert.
Kommunikationsprotokolle
Hier unterscheiden sich die Hersteller-bei den Kommunikationsprotokollen. Hier ist, was verschiedene Anbieter im Laufe der Jahre geteilt haben:
2,4 GHz proprietär (SES-imagotag, Hanshow)
Die Großen setzten auf proprietäres 2,4-GHz-Gerät. Ihre Ingenieure erklären, dass sie die volle Kontrolle darüber haben wollten, wie sich das Protokoll speziell für ESL verhält. Macht Sinn. Der Nachteil-sobald sie in ihrem Ökosystem sind,Der Wechsel ist ein Albtraum. Ihre Etiketten kommunizieren nicht mit den Basisstationen anderer. Ein Kunde wollte mischen und kombinieren. Konnte nicht gemacht werden.
Sub-GHz (433 MHz, 868MHz)
Einige Anbieter bevorzugen die niedrigeren Frequenzen. Ein Vertreter von Pricer erklärte, dass niedrigere Frequenzen Hindernisse besser durchdringen, was mit den Beobachtungen bei einem Lagerhausprojekt mit viel Beton übereinstimmt. Aber dieDie Vorschriften sind in jedem Land unterschiedlich, und die Antennen werden größer. Es ist ein Kompromiss.
Bluetooth Low Energy
Wird immer beliebter, besonders bei den neueren Spielern. Chips sind heutzutage spottbillig und es gibt den Reiz, Kunden mit ihrem Handy auf Etiketten tippen zu lassen, um Produktinformationen zu erhalten. Es demonstriert gut. Bei tatsächlichen dichten Bereitstellungen ist dies jedoch der FallReichweitenbeschränkungenFangen Sie an zu zeigen, und da ist esKanalüberlastung. Bei einem Projekt mussten die Update-Zeitpläne zeitlich begrenzt werden, weil zu viele Labels versuchten, gleichzeitig zu kommunizieren.
Infrarot
Pricer verwendet dies in einigen seiner Systeme. Funktioniert hervorragend, wenn elektromagnetische Störungen auftreten. Aber es besteht Bedarfklare Sichtlinie, was in einem echten Geschäft, in dem Leute herumlaufen und Sachen bewegt werden, nicht immer realistisch ist.
Das Machtparadoxon
Das macht es wirklich schwierig, die ESL-Kommunikation richtig zu gestalten: Etiketten müssen kaum Energie verbrauchen-Batterien, die 5 bis 10 Jahre halten-, aber beim Senden müssen sie dennoch Aktualisierungen empfangen. Die Art und Weise, wie sie dieses Problem lösen, ist durchsynchronisierte Schlaf-Wachzyklen. Etiketten liegen die meiste Zeit praktisch im Koma und wachen nur für den Bruchteil einer Sekunde während der voreingestellten Fenster auf, um zu prüfen, ob es etwas Neues gibt. Leistungsprofile zeigen, dass diese Dinge in sindIch schlafe mehr als 99 % der Zeit im Mikroampere--Bereich.
Warum RF-Planung Projekte ausmacht oder scheitert
Hier sollte mehr Zeit investiert werden, denn Erfolg oder Misserfolg vieler ESL-Projekte hängt weitgehend von der Qualität der Kommunikationsnetzplanung ab.
Metallregalereflektiert und blockiert Signale, daher müssen die Standorte der Basisstationen sorgfältig geplant werden
Kühlkoffersind im Grunde genommen Faradaysche Käfige-Metallschränke, Kompressorstörungen, Glastüren – alles beeinflusst die Signale. Normalerweise sind separate Relaisgeräte im Inneren erforderlich
Hauptaktualisierungszeiten undDoppelte Abdeckungfür Schlüsselbereiche, um Single Points of Failure zu vermeiden

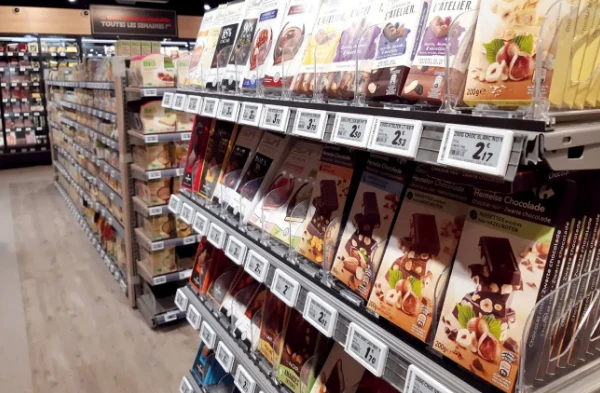

Was ist ESL überhaupt?-Eine Definition
Elektronische Regaletikettenlösung, aufgeschlüsselt:
Elektronisch- unterscheidet es von Papier
Regaletikett- Es handelt sich um ein Regaletikett, nicht um einen Werbebildschirm
Lösung- Es handelt sich um eine Komplettlösung, nicht um ein einzelnes Produkt
Warum muss es „Lösung“ heißen? Ein eigenständiges elektronisches Etikett ist wirklich bedeutungslos.-Es kann nicht selbst Preise ermitteln, nicht wissen, was angezeigt werden soll, und nicht selbst aktualisieren. Es muss sich auf a verlassenKommunikationsnetzwerkUm Anweisungen zu erhalten, verlassen Sie sich auf aSoftwareplattformDaten zu erhalten. Das ist sozusagen das Erste, was einem bei ESL auffällt.
Die Softwareseite
Grundsätzlich muss es eine Plattform geben, die Preisdaten aus dem ERP oder POS abruft, herausfindet, was auf welchem Etikett steht, und diese ausgibt. Es gibt Vorlageneditoren zum Entwerfen von Etikettenlayouts und eine Logik für die Push-Aktualisierung.
DerIntegrationsteilBei vorhandenen Systemen-bleiben Projekte dort monatelang stecken. Altes ERP, seltsame Datenformate, IT-Abteilungen, die keinen Zugriff gewähren.
Dieses Ding in einen Laden bringen
Um ein ESL-System von Grund auf fertigzustellen, muss ein vollständiger technischer Implementierungsprozess durchlaufen werden. Die Komplexität dieses Prozesses übersteigt häufig die Erwartungen von Erstbenutzern-. Viele Projekte gehen hier schief, daher verdient dieser Abschnitt echte Aufmerksamkeit.

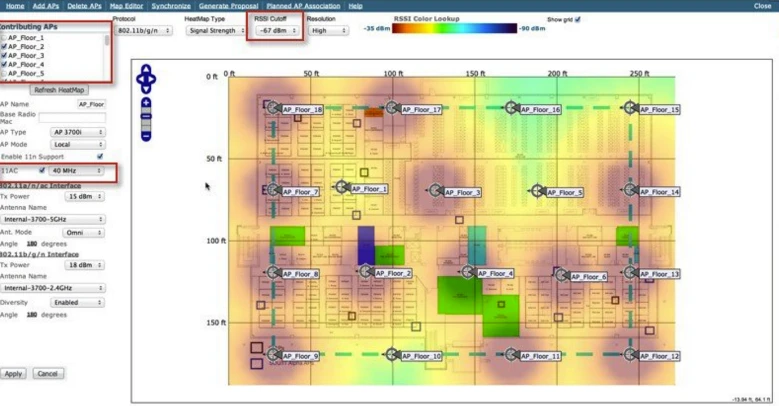

Die RF-Umfrage-Wo Projekte sterben
Aber was bringt die meisten Projekte zum Scheitern?RF-Umfrage. Oder besser gesagt, das Fehlen eines richtigen.
ESL setzt auf drahtlose Kommunikation und reale Einzelhandelsumgebungen sind voller Hindernisse und Störungen:
Metallregalereflektiert Signale
Kühlschränkesind natürliche Faradaysche Käfige
BetonwändeEindringen blockieren
Andere drahtlose GeräteStörungen verursachen
Während der HauptverkehrszeitDer menschliche Körper selbst absorbiert Signale
Eine ordnungsgemäße HF-Vermessung ist tatsächlich eine Menge Arbeit. Es beginnt mit der Kartierung der physischen Umgebung-wo sich die Wände befinden, wo sich die Metallregale befinden und was Störungen erzeugt. Dann zeigen Signalausbreitungstests, wie sich Frequenzen in diesem bestimmten Raum tatsächlich verhalten. Testen Sie die Randbedingungen, die seltsamen Ecken, die Bereiche in der Nähe der Laderampe. Die Ausgabe lautet nicht nur „Basisstationen hier platzieren“-sondern sollte eine präzise Positionierung, etwa auf den Zentimeter genau, zusammen mit Abdeckungskarten sein, die zeigen, wo das Signal stark und wo schwach ist und was bei den Problemstellen zu tun ist. Es ist mühsam, aber es rettet Sie vor dem zuvor erwähnten Albtraumszenario.
Viele Anbieter lassen dies aus oder machen es nur halb-, um Kosten zu sparen. Dann fragen sie sich, warum 15 % der Labels weiterhin offline gehen.
Standortbewertung
Der erste Schritt besteht darin, die Ladensituation zu verstehen:
Physische Umgebung- Ladenfläche, Deckenhöhe, Bodenaufteilung, Regaltypen
Produktanforderungen- Gesamt-SKUs bestimmen die Etikettenmenge, die Kategorieverteilung bestimmt die Größenverhältnisse
IT-Umgebung- welche ERP/POS-Versionen laufen, wie ist die Netzwerkinfrastruktur?
Installation der Basisstation
Deckenmontageist die gebräuchlichste Vorgehensweise. -Es besteht eine klare Sichtlinie zu den Regalen und es ist nicht im Weg. Wenn die Decke jedoch zu niedrig ist oder kein guter Montagepunkt vorhanden ist, können sie stattdessen auf die Regale gestellt werden. Die Wandmontage dient in bestimmten Bereichen als Ergänzung.
Die Stromversorgung erfolgt in der Regel durchPoE, was praktisch ist, da nur ein Kabel verlegt werden muss. Das bedeutet, dass PoE-Switches alles mit Strom versorgen, und je nach Einrichtung möglicherweise einen lokalen Server oder ein Gateway.
Vergiss es nichtUPS-Wenn der Strom ausfällt und das System unkontrolliert abstürzt, kann dies zur Beschädigung der Datenbank führen.
Etikettenbereitstellung
Erhalten Sie die Lieferung, überprüfen Sie sie, führen Sie Aktivierungstests durch, um sicherzustellen, dass sie tatsächlich funktionieren
Scannen Sie jedes Etikett und binden Sie es an das entsprechende Produkt im System
Die physische Installation hängt davon ab, welche Art von Regalen vorhanden sind
Einige Etiketten werden an der Regalkante eingehakt, andere gleiten in einen Schienenschlitz. Es gibtmagnetischefür Metalloberflächen,selbstklebendefür glatte Oberflächen undkleine Ständefür Vitrinen. Nichts Kompliziertes, nur zeit-aufwändig, wenn man Tausende davon erledigt.
Testen und Validieren
Funktionstest- Funktioniert alles wie erwartet?
Abdeckungstest- jedes einzelne Label
Stresstest- mindestens 72 Stunden lang unter Spitzenlast
Die bereits erwähnte Systemintegration-hier sterben Projekte. Allein die gemeinsame Debugging-Phase kann Wochen dauern, wenn die Altsysteme chaotisch genug sind.
